华为RMS-SNMP01B SNMP 卡

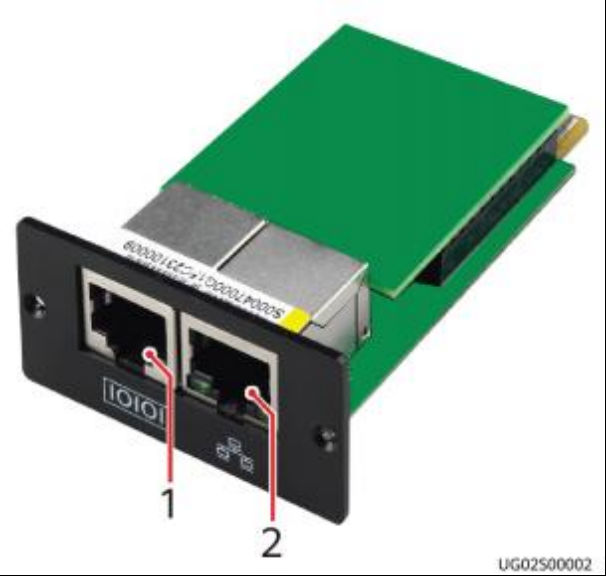

图 2-1 SNMP 卡端口
（ 1 ）南向设备接口 （2）以太网络端口（ 10/100BASE-T ）
SNMP的网口是标准的RJ45接口，可以通过标准的网线接入以太网（ 10Mbps/
100Mbps），通过指示灯可以判断SNMP卡和以太网的通信状态，如表2-1所示。
名称 | 指示灯 | 功能 |
以太网络端口 | 绿灯 | 常灭：无网线插入 |
常亮：网线插入 | ||
黄灯 | 闪烁：网络通信 | |
南向设备接口 | 不涉及 | 接入温湿度传感器，或外 置干接点卡 |
C口 说明
以太网络端口支持安全保护机制。温湿度传感器信号检测接口使用Modbus标准协议，不涉及接 入认证机制。
SNMP卡选配温湿度传感器后具有温湿度检测功能，采用RS485通信总线的方式，接口 定义如表2-2所示。
表 2-2 温湿度传感器接口信号定义
编号 | 信号 | 接口类型 | |
CNRJ2 | RS485+(A) | RJ45 | |
2 | RS485–(B) | ||
3 | 12V_OUT | ||
4 | RS485+(A) | ||
5 | RS485–(B) | ||
6 | - | ||
7 | - | ||
8 | GND |
