详细说明
华为UPS5000-A-120kVA UPS电源
- ： 暂无价格
-
累计评价0 -
|
华为UPS5000-A-120kVA UPS电源
外观

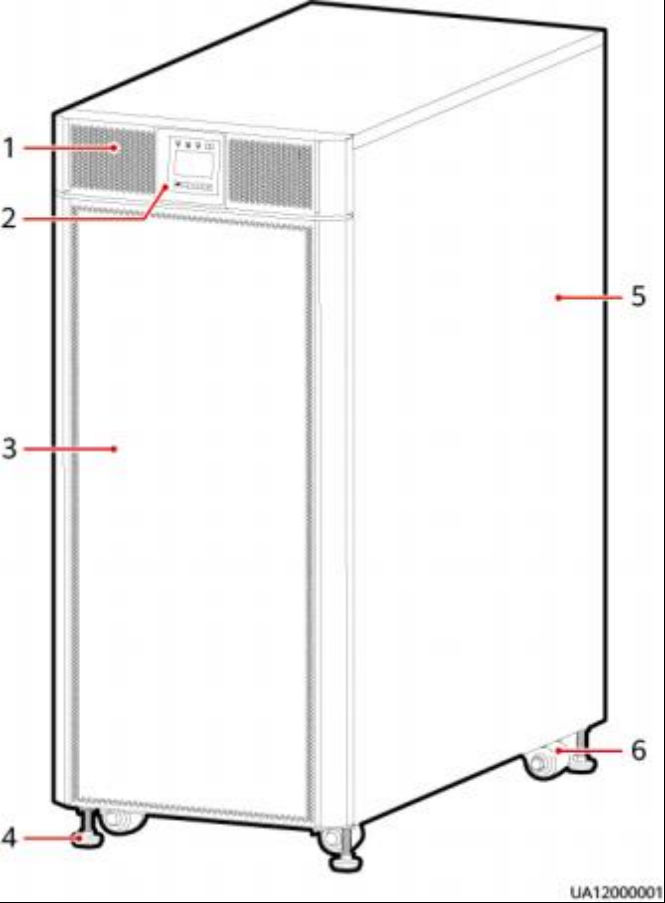

图 2-17 120kVA 外观
（ 1 ）前面板1 （2）监控显示单元 （3）前面板2
（4）支撑地脚 （5）机箱 （6）滚轮
前视图
C口 说明
前视图为拆除了前面板和监控显示单元后所呈现的状态。

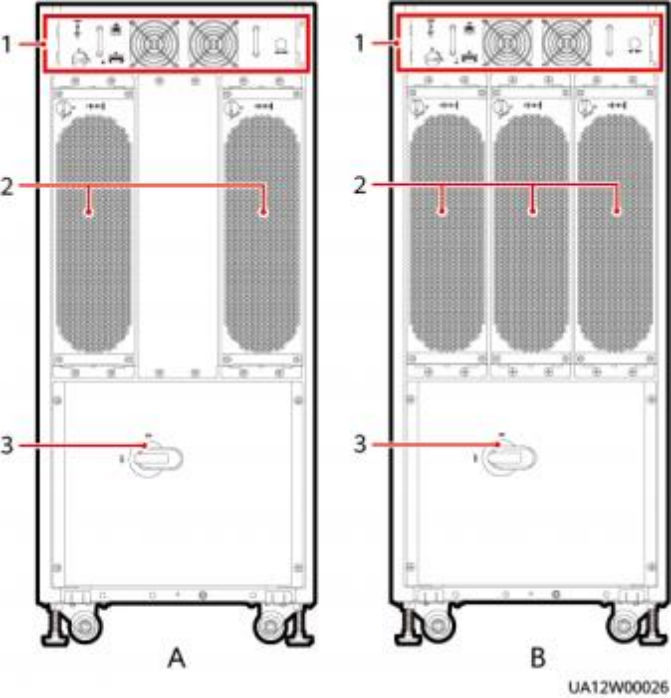

图 2-18 120kVA 前视图
（ A ）UPS5000-A-120KTTL-H （ B ）UPS5000-A-120KTTL （ 1 ）旁路单元4
（2）功率单元 （3）维修旁路开关
后视图

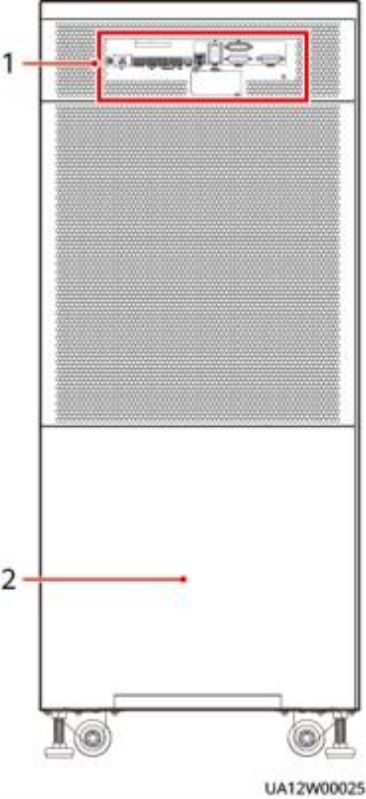

图 2-19 120kVA 后视图
（ 1 ）控制接口 （2）配电单元
