华为PDC-0091V2ACIOA UPS电源

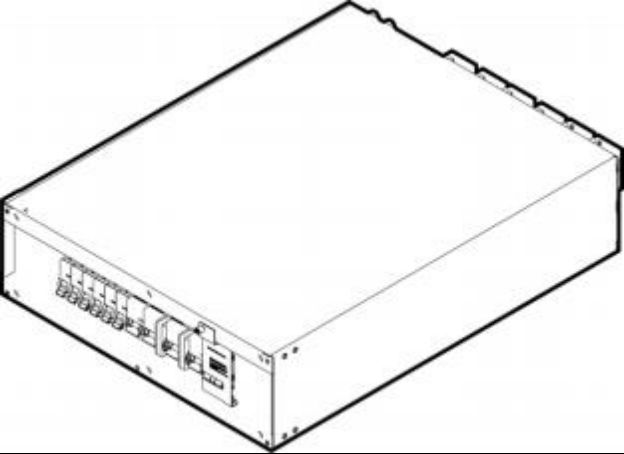

产品外观
PDU型号 | PDC-0091V2ACIOA |
适用机型 | UPS2000-G-6K/10KRTS， UPS2000-G-6K/10KRTL，和 UPS2000-G-15K/20KRTL(三进 单出，单进单出) |
重量 | 13kg |
尺寸（高×宽×深） | 130mm×430mm×585mm |

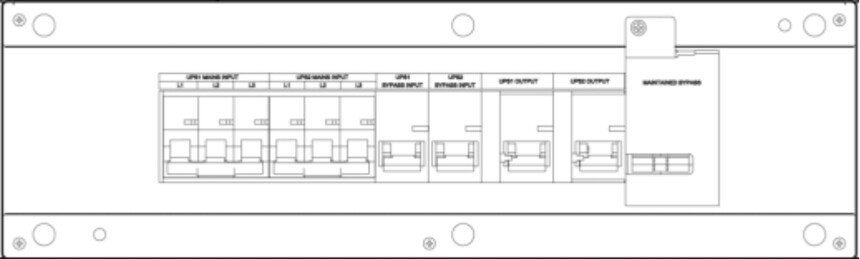

1 2 3 4 5 6 7 8
1. UPS1主路输入空开 2. UPS2主路输入空开 3. UPS1旁路输入空开 4. UPS2旁路输入空开
5. UPS1输出空开 6. UPS2输出空开 7. 维修旁路开关 8. 维修旁路开关防护板
1
2

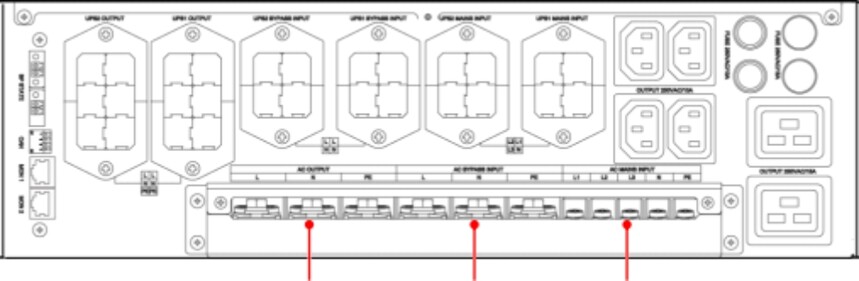

16 15 14 13 12 11 10 9 8
1. 维修旁路状态接口 2. 拨码开关 3. CAN通讯接口(用于检测PDU输 4. 输出端口 入输出电压)
5. 旁路输入端口 6. 主路输入端口 7. 输出插座1(250V AC/15A) 8. 输出插座1保险丝(250V AC/15A)
9. 输出插座2保险丝(250V 10. 输出插座2(250V AC/10A) 11. UPS1主路输入端口 12. UPS2主路输入端口 AC/10A)
13. UPS1旁路输入端口 14. UPS2旁路输入端口 15. UPS1输出端口 16. UPS2输出端口
