华为UPS5000-S-1200kVA UPS电源
2.3.1 产品外观

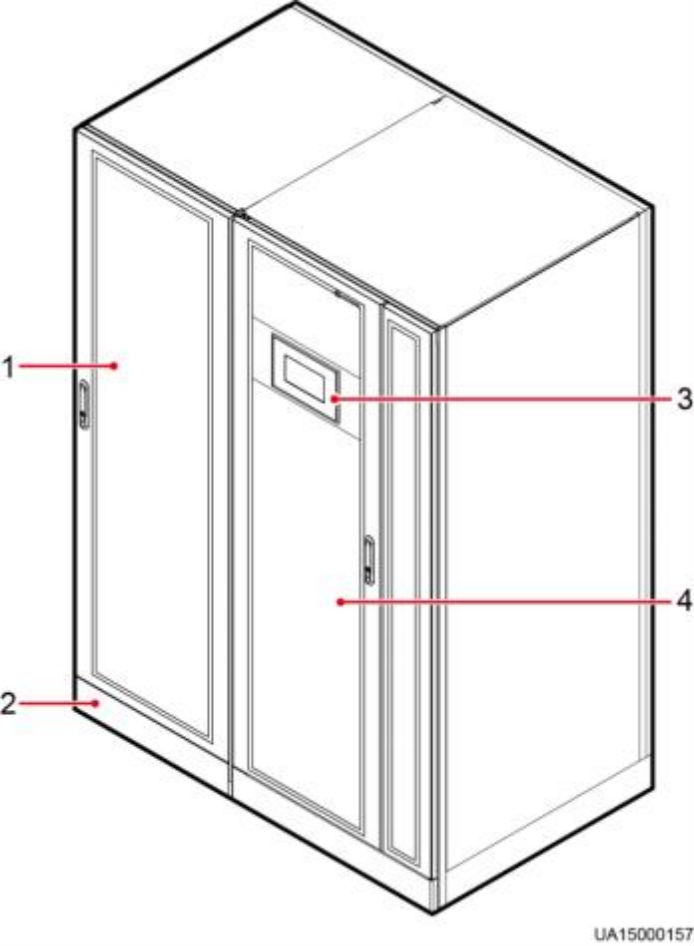

图 2-9 UPS 外观
（ 1 ）功率单元1 （2）功率单元2 （3）旁路单元 （4）输入输出单元
图 2-10 UPS+维修旁路单元外观
（ 1 ）功率单元1 （2）功率单元2 （3）旁路单元
（4）输入输出单元 （5）维修旁路单元（选配件）
图 2-11 UPS+风扇单元外观
（ 1 ）风扇单元-左（选配件） （2）功率单元2 （3）功率单元1
（4）旁路单元 （5）输入输出单元 （6）风扇单元-右（选配件）
2.3.2 产品结构

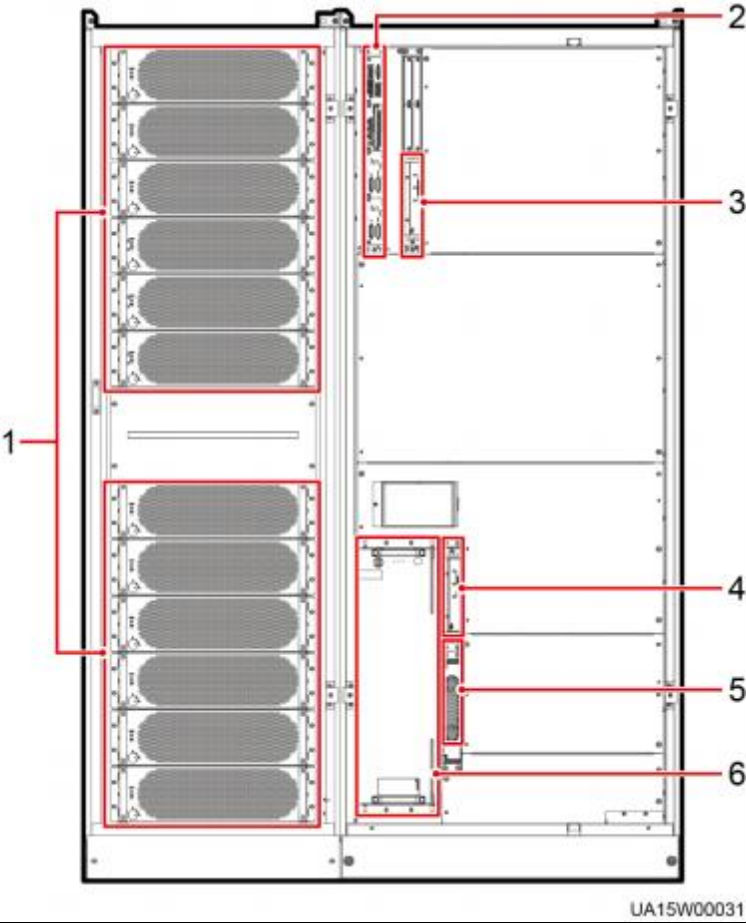

图 2-12 UPS 开门结构
（ 1 ）防雷模块 | （2）控制模块 （3）监控控制模块 | （4）功率模块 |
（5）防雷器和防雷开关 | （6）功率单元1主路输 （ 7 ）功率单元2主路输 入空开（ Q1-1 ） 入空开（Q1-2） | （8）旁路输入开关 （Q2） |
（9）功率单元1输出空 开（ Q5-1 ） | （ 10）功率单元2输出空 （ 11 ）假面板 开（Q5-2） | （ 12）旁路模块 |
（ 13）旁路控制模块 （ 14）系统输出开关
（Q5）
C口 说明
每个功率单元中模块编号顺序为从下至上，依次为模块1 模块n。
图 2-13 维修旁路单元（选配件）
（ 1 ）盖板 （2）维修旁路开关
图 2-14 风扇单元（选配件）
（ 1 ）风扇电源开关 （2）盖板限位片 （3）盖板
