2.5.1 三相四线

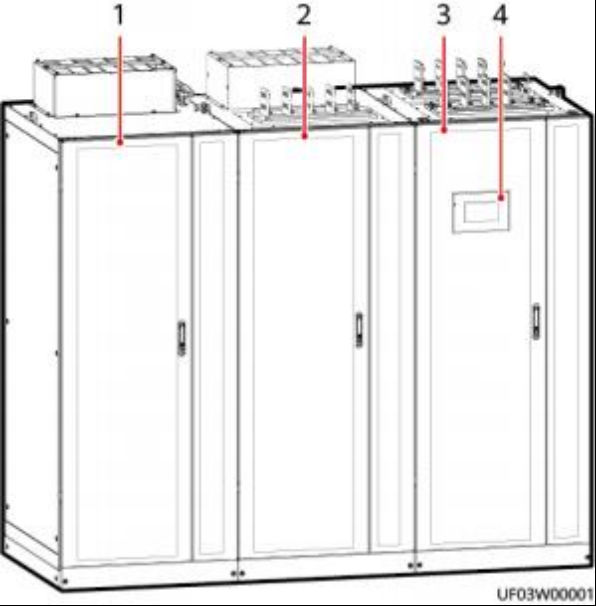

图 2-9 UPS 外观

（ 1 ）功率柜1                                                                              （2）功率柜2

（3）旁路柜                                                       （4）监控显示模块

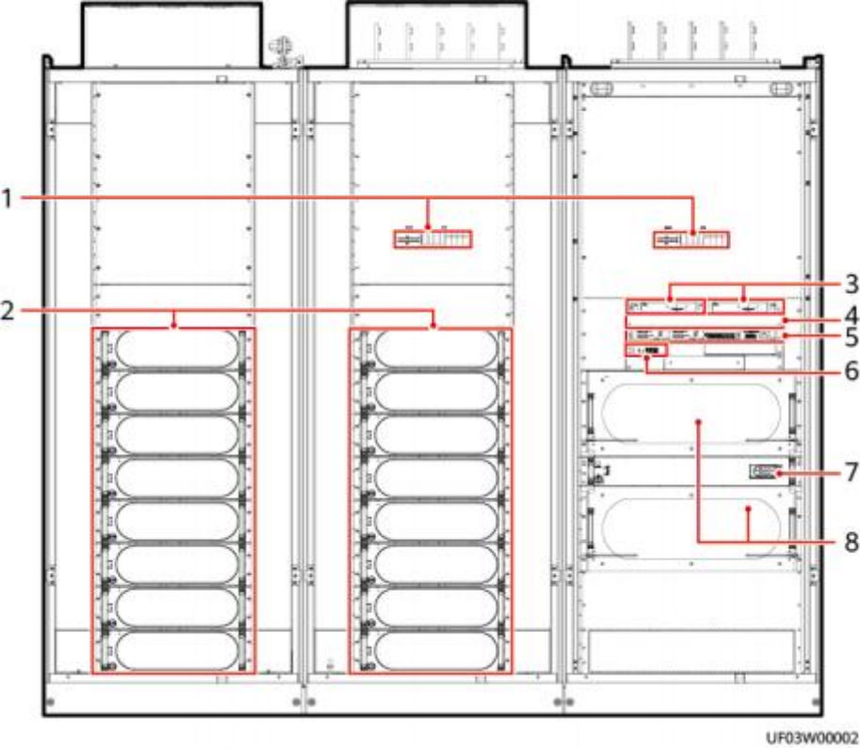

图 2-10 UPS 开门结构

（ 1 ）防雷器和防雷开关             （2）功率模块                           （3）防雷盒

（4）假面板                             （5）控制模块                          （6）智能检测卡

（ 7 ）旁路控制模块                    （8）旁路模块

C口 说明

控制模块上方的假面板可安装选配件ECM扩展插框。

2.5.2 三相三线

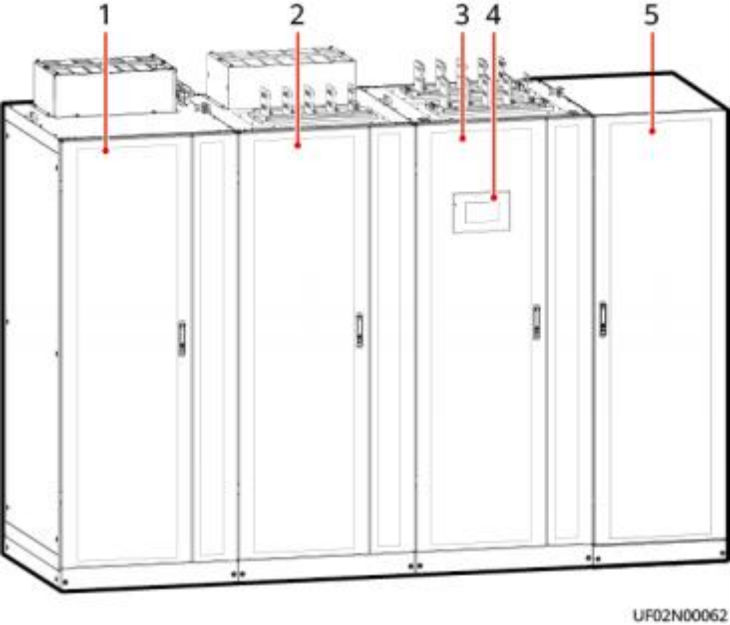

图 2-11 外观

（ 1 ）功率柜1                                         （2）功率柜2                                         （3）旁路柜

（4）监控显示模块                    （5）电感柜

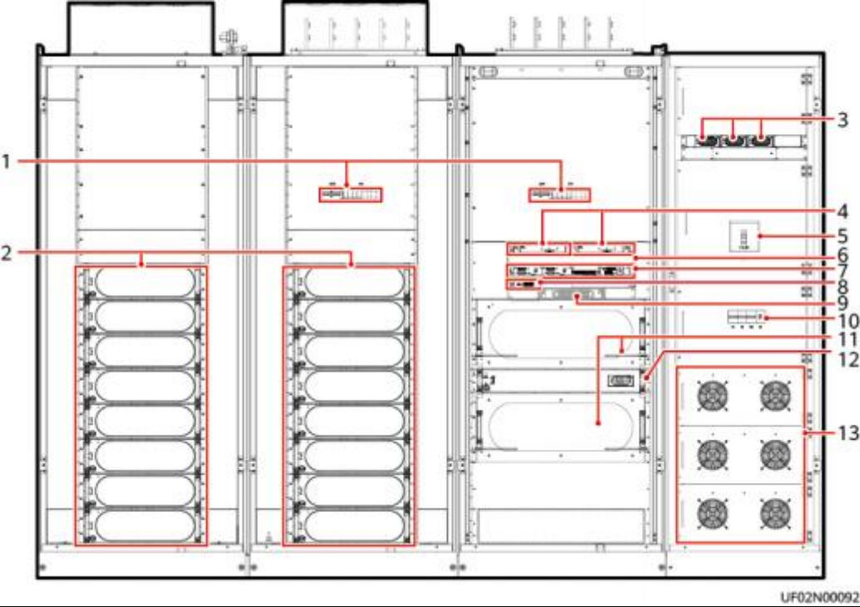

图 2-12 开门结构

（ 1 ）防雷器和防雷开关             （2）功率模块                           （3）电感柜电源模块

（4）防雷盒                             （5）电感柜总开关QF                      （6）假面板

（ 7 ）控制模块                          （8）智能检测卡                       （9）旁路风扇电源模块

（10）电感柜风扇电源开关QS1  （ 11 ）旁路模块                         （ 12）旁路控制模块 ~ 4

（ 13）风扇

C口 说明

控制模块上方的假面板可安装选配件ECM扩展插框。
