2.5 机柜介绍

2.5.1 800K（三相四线）

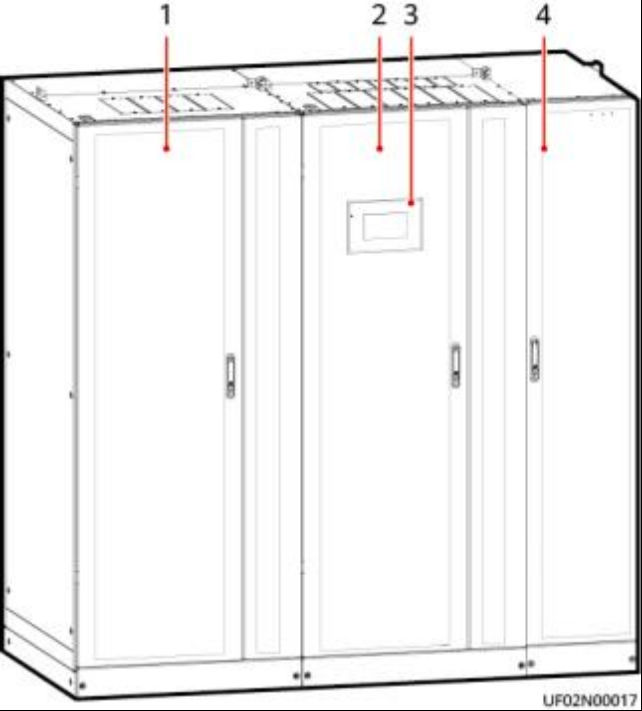

图 2-9 外观

（ 1 ）功率柜                              （2）旁路柜                              （3）监控显示模块

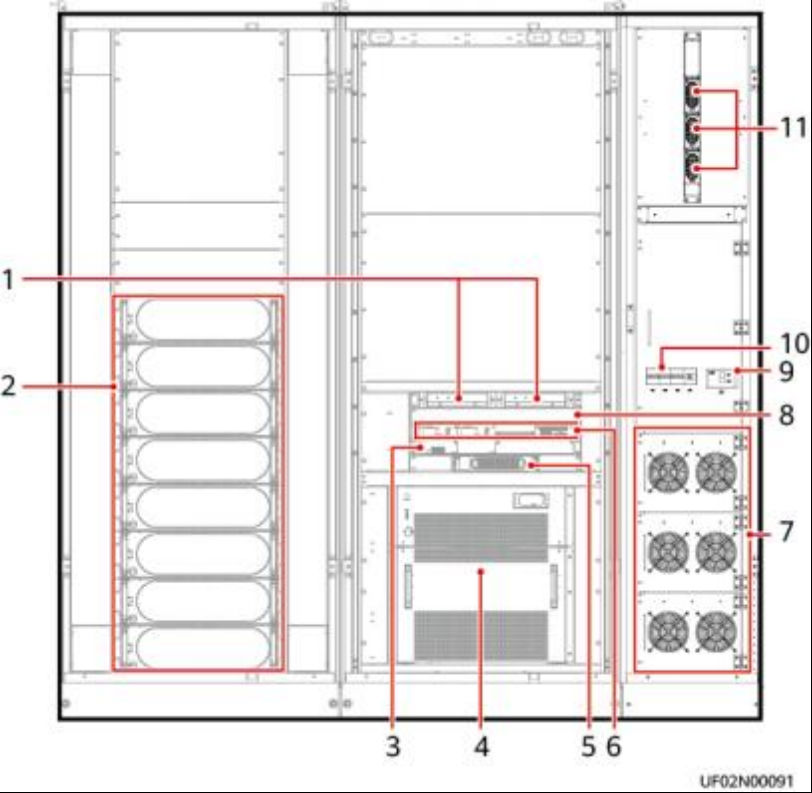

图 2-10 内部结构

（ 1 ）功率模块                          （2）防雷盒（选配件）             （3）假面板

（4）控制模块                          （5）智能检测卡（选配件）      （6）旁路风扇电源模块

（ 7 ）旁路模块

C口 说明

●   控制模块上方的假面板可安装选配件ECM扩展插框。

●   旁路风扇电源模块，仅电压体制为480V AC时配置。

2.5.2 800K（三相三线）

C口 说明

电感柜和UPS柜分开发货。

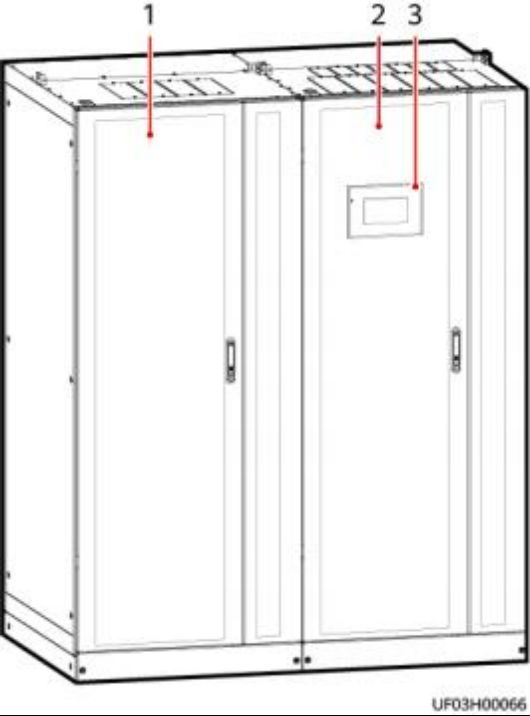

图 2-11 外观

（ 1 ）UPS功率柜                                                （2）UPS旁路柜

（3）监控显示模块                                            （4）电感柜

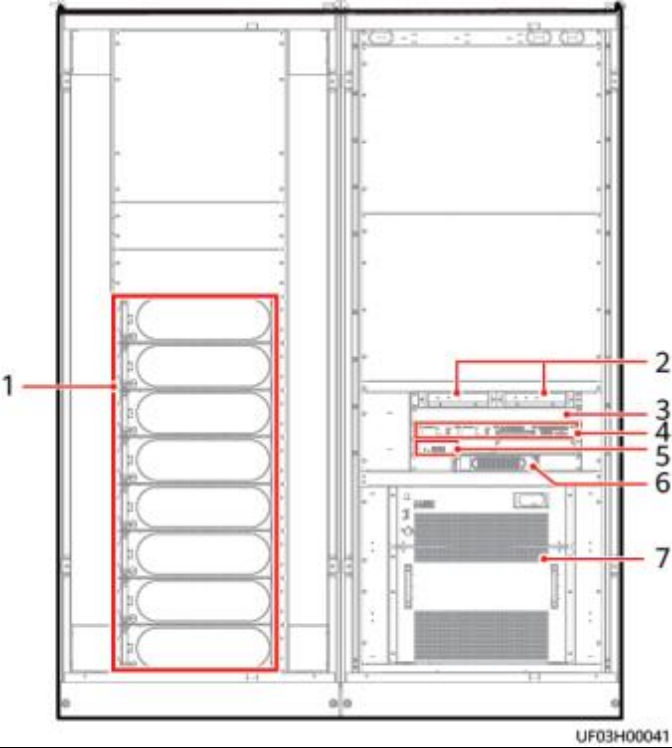

图 2-12 内部结构

（ 1 ）防雷盒（选配件）            （2）功率模块                          （3）智能检测卡（选配件）

（4）旁路模块                          （5）旁路风扇电源模块             （6）控制模块

（ 7 ）风扇                                 （8）假面板                              （9）电感柜总开关QF

（10）电感柜风扇电源开关QS1  （ 11 ）电感柜电源模块安装位置 ~ 4

C口 说明

控制模块上方的假面板可安装选配件ECM扩展插框。
