详细说明
华为UPS5000-E-(360kVA-480kVA) UPS电源
- : 暂无价格
-
累计评价0 -
![]() |
华为UPS5000-E-(360kVA-480kVA) UPS电源

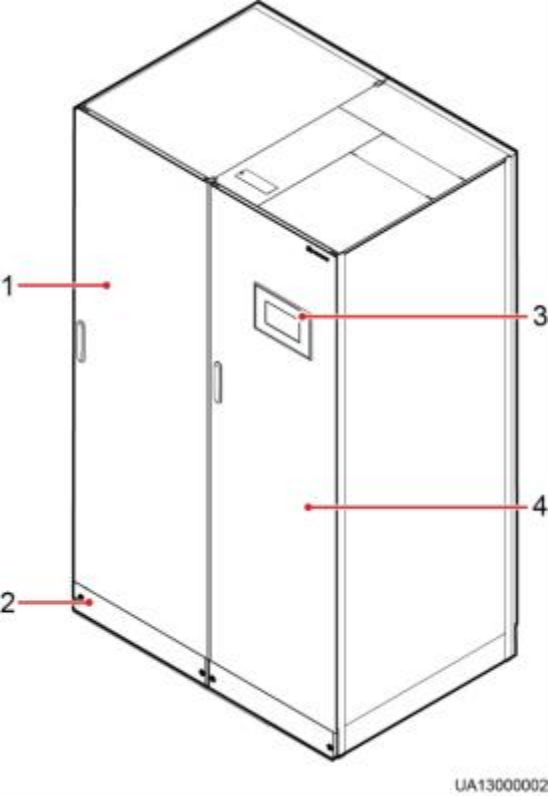

图2-8 UPS 外观
(1)主功率柜 (2)地脚挡板 (3)监控显示单元 (4)旁路柜

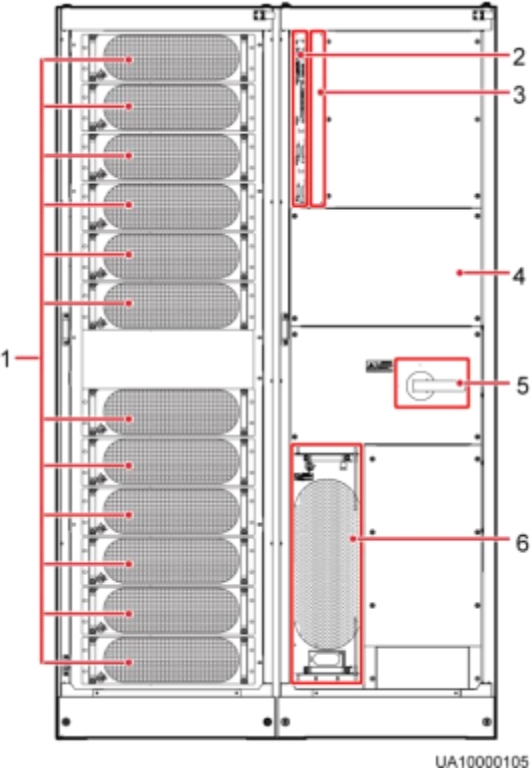

图2-9 产品结构(标配版 UPS)
(1)功率模块 (2)控制模块 (3)选配卡插槽(假面板后方)
(4)配电单元盖板(4 块) (5)维修旁路开关 (6)旁路模块

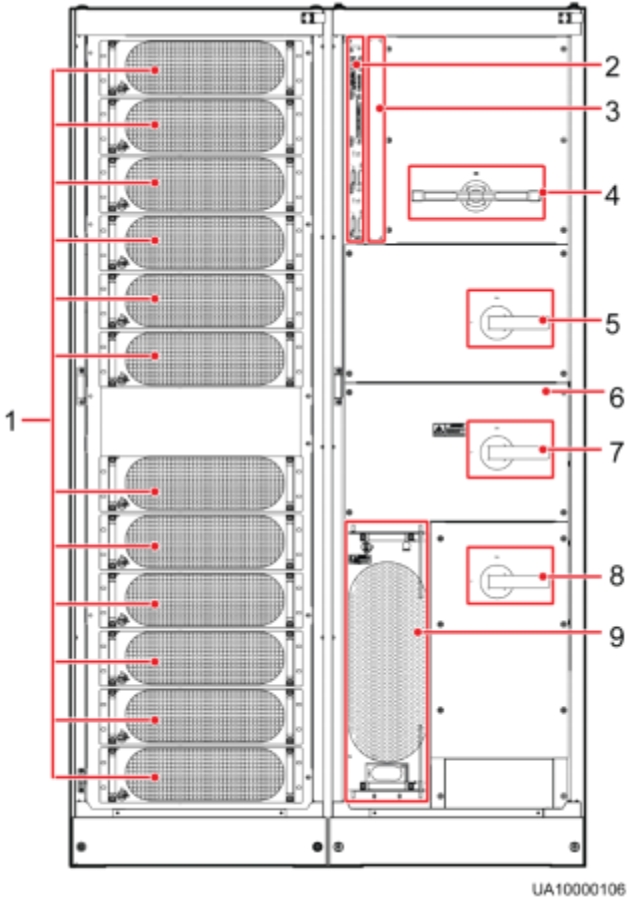

图2-10 产品结构(满配版 UPS)
(1)功率模块 (2)控制模块 (3)选配卡插槽(假面板后方)
(4)主路输入开关 (5)输出开关 (6)配电单元盖板(4 块)
(7)维修旁路开关 (8)旁路输入开关 (9)旁路模块
L口说明
标配版 UPS 仅含有一个开关,即维修旁路开关;满配版 UPS 含有四个开关,由上至下分别为主 路输入开关、输出开关、维修旁路开关和旁路输入开关。
