华为UPS5000-E-(25kVA-75kVA)-SM UPS电源

华为UPS5000-E-(25kVA-75kVA)-SM  UPS电源

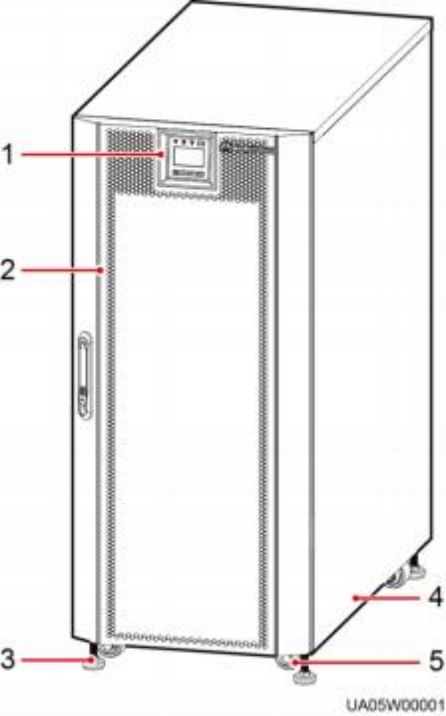

图2-8 UPS 外观

（1）监控显示单元               （2）前门         （3）支撑地脚

（4）机箱                       （5）滚轮

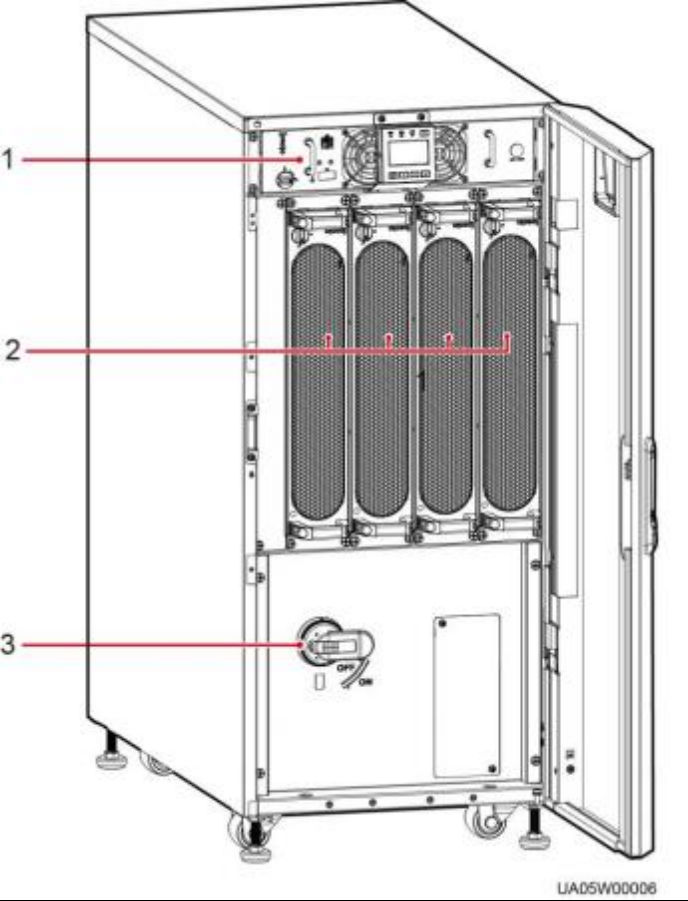

图2-9 UPS 产品结构（前视图）

（1）旁路单元          （2）功率模块          （3）维修旁路开关

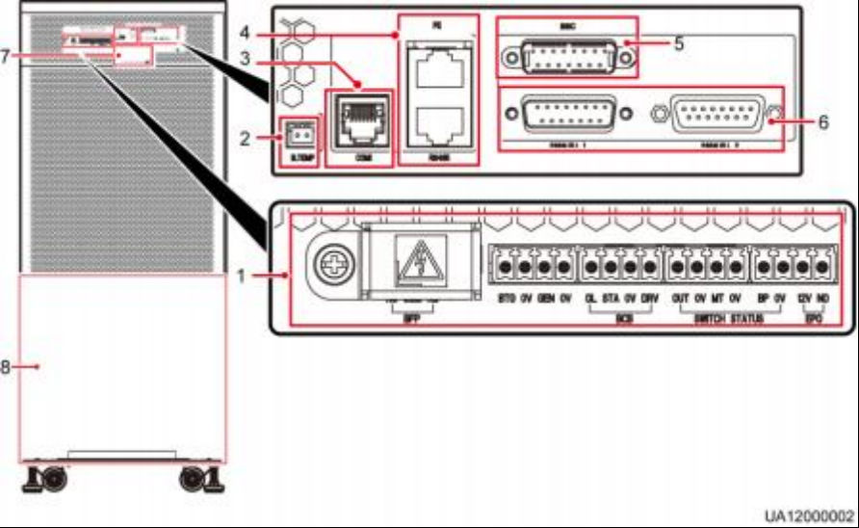

图2-10 UPS 产品结构（后视图及部分区域放大图）

（1）干接  （2）电池温度  （3）环境温湿度传感器  （4）FE 网口（上）、 点接口     传感器接口      或电池巡检仪接口       RS485 接口（下）

（5）BSC     （6）并机接口   （7）干接点卡插槽      （8）UPS 配电单元 接口
