详细说明
华为UPS5000-A-(400kVA-500kVA) UPS电源
- ： 暂无价格
-
累计评价0 -
|
华为UPS5000-A-(400kVA-500kVA) UPS电源
图2-8 UPS 外观
（1）主功率柜 （2）地脚挡板 （3）监控显示单元 （4）旁路柜

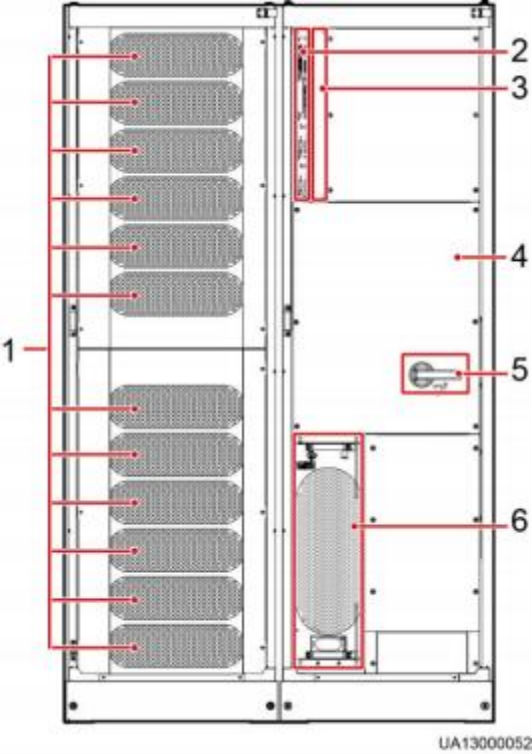

图2-9 产品结构（标配线缆版 UPS）
（1）功率单元 （2）控制单元 （3）选配卡插槽（假面板后方）
（4）配电单元盖板（3块） （5）维修旁路开关 （6）旁路单元

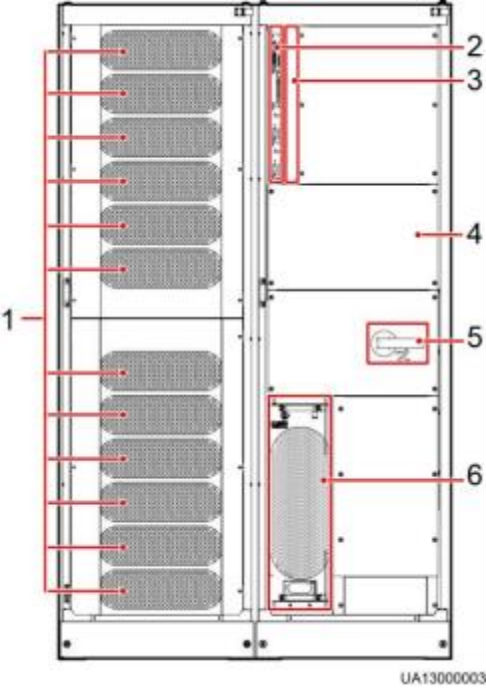

图2-10 产品结构（标配铜排版 UPS）
（1）功率单元 （2）控制单元 （3）选配卡插槽（假面板后方）
（4）配电单元盖板（4 块） （5）维修旁路开关 （6）旁路单元
UPS5000-A-(400kVA-500kVA)
用户手册 (40kVA 功率模块) 2 概述

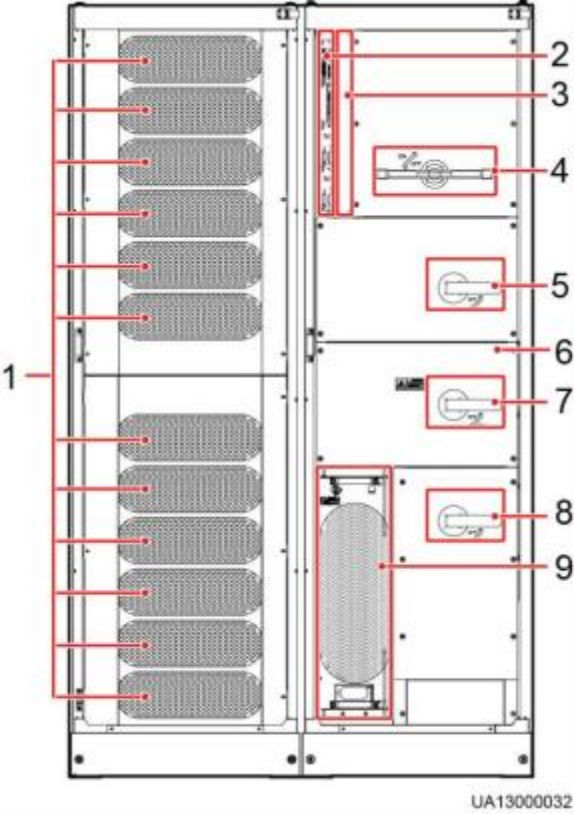

图2-11 产品结构（满配铜排版 UPS）
（1）功率单元 （2）控制单元 （3）选配卡插槽（假面板后方）
（4）主路输入开关 （5）输出开关 （6）配电单元盖板（4 块）
（7）维修旁路开关 （8）旁路输入开关 （9）旁路单元
