华为PDU8000-0250 DCV8- BXA001 电池保护开关盒

华为PDU8000-0250 DCV8- BXA001 电池保护开关盒

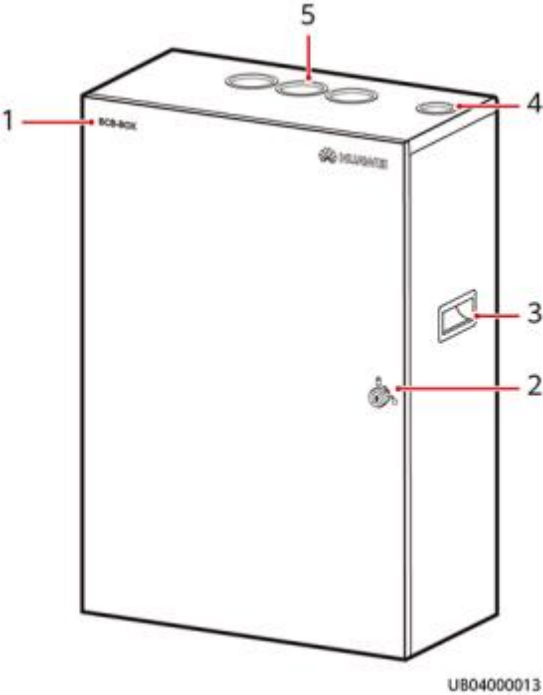

图 2-1 BCB-BOX 外观

（ 1 ）产品丝印                        （2）门锁                              （3）搬运抠手

（4）信号线缆出线孔             （5）功率线缆出线孔

C口 说明

在BCB-BOX底部，对应有功率线缆和信号线缆的走线孔。

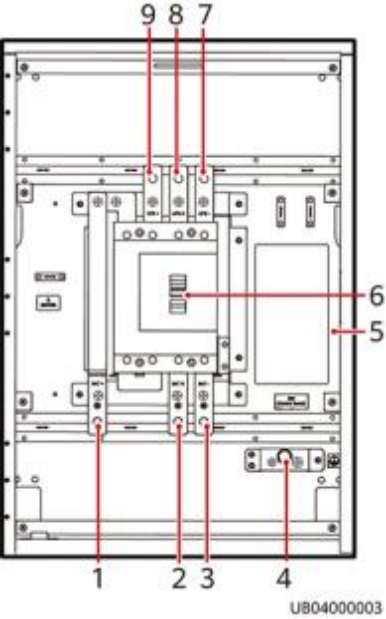

图 2-3 PDU8000-0250DCV8-BXA001 内部结构

（ 1 ）电池侧正极                    （2）电池侧N极                     （3）电池侧负极

（4）接地端                          （5）BIB控制板                     （6）断路器

（ 7 ）UPS侧负极                    （8）UPS侧N极                     （9）UPS侧正极
