华为RMS-SNMP01A SNMP 卡

华为RMS-SNMP01A SNMP 卡

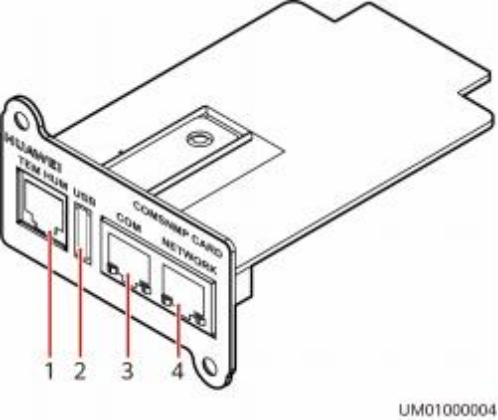

图 2-1 端口示意图

（ 1 ）南向设备接口                                             （2）USB接口（支持短信猫）

（3）RS485南向接口                                          （4）以太网网口

SNMP的网口是标准的RJ45接口，可以通过标准的网线接入以太网（ 10Mbps/

100Mbps），通过指示灯可以判断SNMP卡和以太网的通信状态，如表2-1所示。

表 2-1 端口功能描述

C口 说明

●   NETWORK端口支持安全保护机制。

●   COM与TEM_HUM端口使用Modbus标准协议，不涉及接入认证机制。

●   USB口外接短信猫，不对系统进行管理。

SNMP卡可接入温湿度传感器或外置干接点卡，采用RS485通信总线的方式。

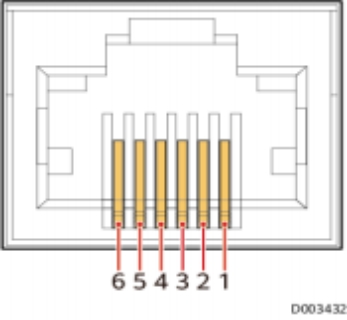

图 2-2 TEM_HUM 接口

表 2-2 TEM_HUM 接口信号定义
