华为UPS2000-A-(6kVA-10kVA)-RTL UPS电源

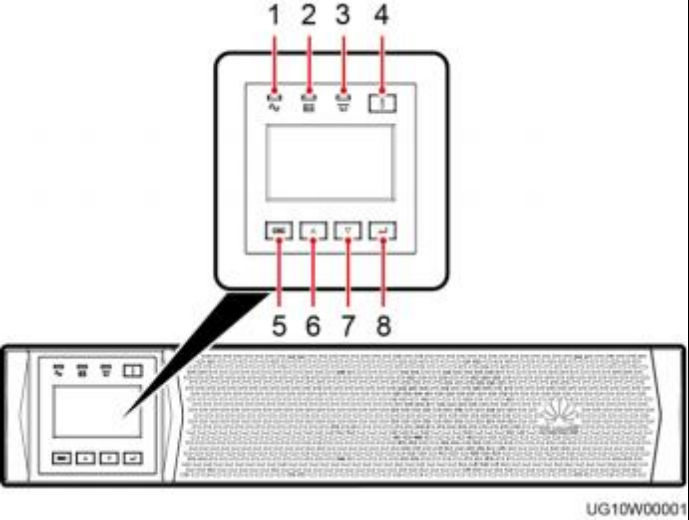

图2-3 6kVA 、10kVA 前视图
（1）市电指示灯 （2）电池指示灯 （3）旁路指示灯 （4）故障指示灯
（5）返回/关机键 （6）向上翻页键 （7）向下翻页键 （8）确认/开机键
6kVA、10kVA 后视图如图 2-4所示。

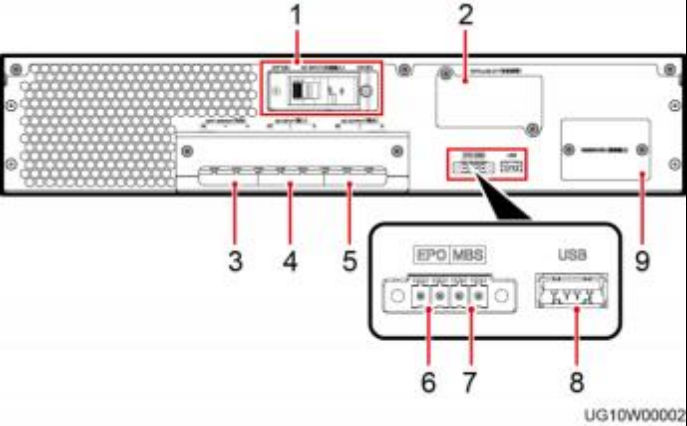

图2-4 6kVA 、10kVA 后视图
（1）交流输入空开 （2）选配卡插槽（盖板下 （3）电池接线端子（盖
方） 板下方）
（4）交流输入端子（盖板 （5）交流输出端子（盖板下 （6）EPO 接口 下方） 方）
（7）维修旁路状态接口 （8）USB 接口 a（支持安全 （9）预留 （MBS） 保护机制）
a：USB 接口支持标准 Modbus 协议，通过 USB 线连接 PC 机，可以接入网管、配置参数、导出 数据和升级软件等。
表2-2 接口定义
接口 | 状态 | 功能 |
EPO | 常开 | 在客户端设置一个开关装置与 UPS 的 EPO 接点相连，闭合开关后，UPS 关闭逆变器 输出，同时不会转换为旁路输出，从而实现 输出端子上完全断电，达到紧急关闭输出的 目的。 |
MBS | 常开 | 当 UPS 安装了外置维修旁路开关时，MBS 接口可以用于检测外置维修旁路的通断状 态。当接口闭合时，表示 UPS 检测到外置 维修旁路开关闭合，此时 UPS 会产生维修 空开闭合告警，系统转旁路工作模式。 |
