华为UPS5000-H-1200kVA UPS电源
2.5.1 三相四线

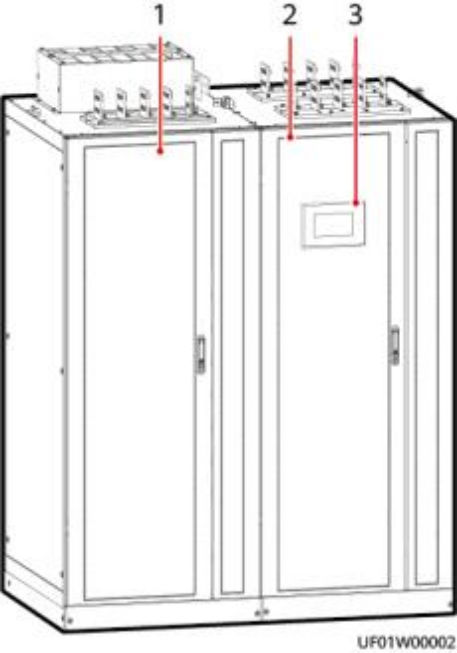

图 2-9 UPS 外观
（ 1 ）功率柜 （2）旁路柜 （3）监控显示模块

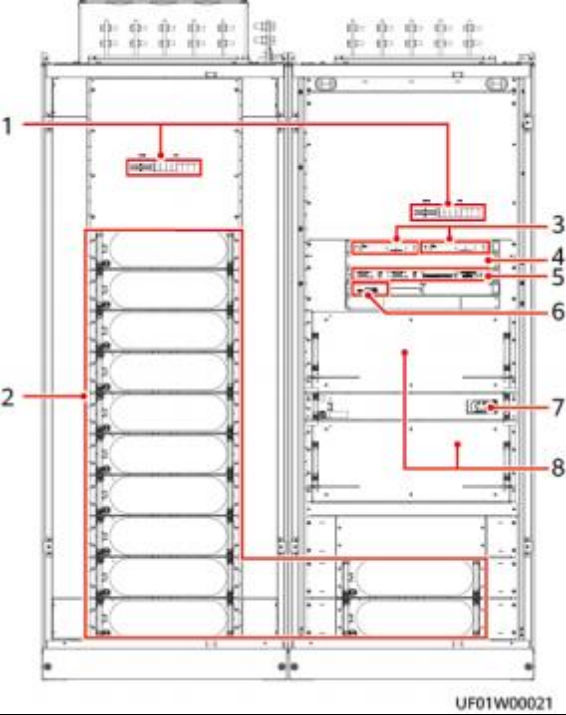

图 2-10 UPS 内部结构
（ 1 ）防雷器和防雷开关 （2）功率模块 （3）防雷盒
（4）假面板 （5）控制模块 （6）智能检测卡
（ 7 ）旁路控制模块 （8）旁路模块
C口 说明
控制模块上方的假面板可安装选配件ECM扩展插框。
2.5.2 三相三线

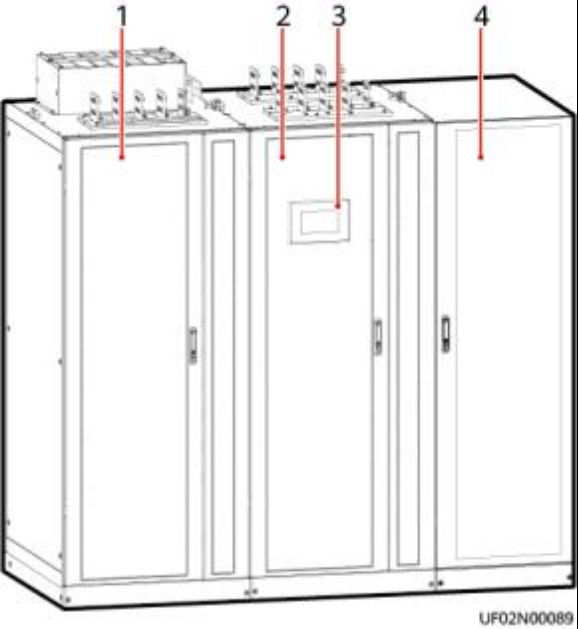

图 2-11 外观
（ 1 ）功率柜 （2）旁路柜 （3）监控显示模块
（4）电感柜

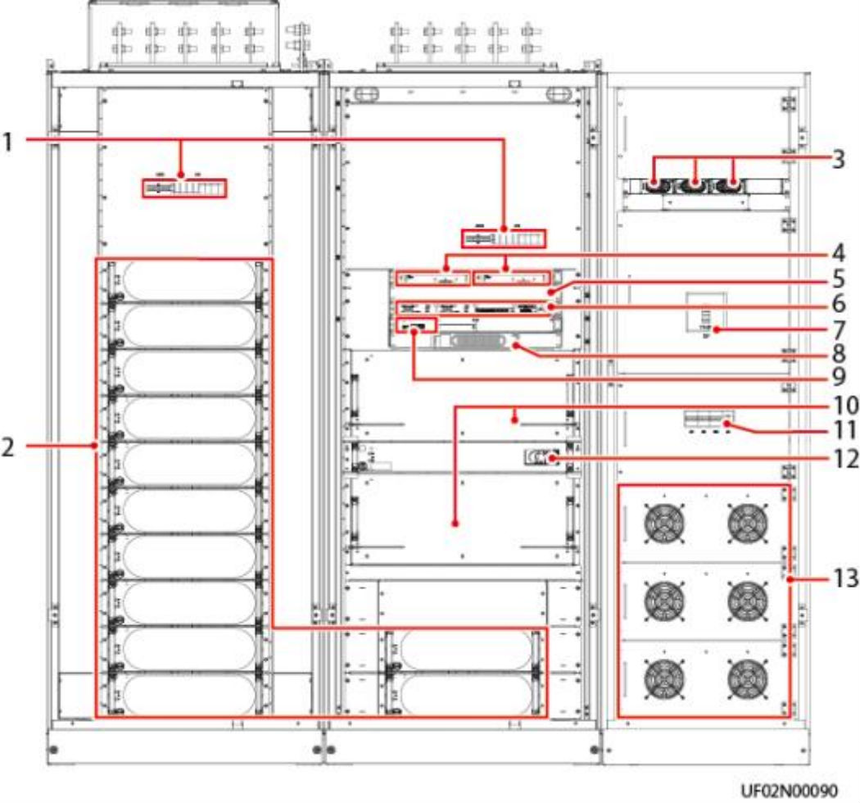

图 2-12 内部结构
（ 1 ）防雷器和防雷开关 （2）功率模块 （3）电感柜电源模块安装位置
（4）防雷盒 （5）假面板 （6）控制模块
（ 7 ）电感柜总开关QF （8）旁路风扇电源模块 （9）智能检测卡
（ 10）旁路模块 （ 11 ）电感柜风扇电源开关QS1 （ 12）旁路控制模块 ~ 4
（ 13）风扇
C口 说明
控制模块上方的假面板可安装选配件ECM扩展插框。
