华为PDC-(0250,0400,0630) DC0384BXA 电池保护开关盒

华为PDC-(0250,0400,0630) DC0384BXA 电池保护开关盒

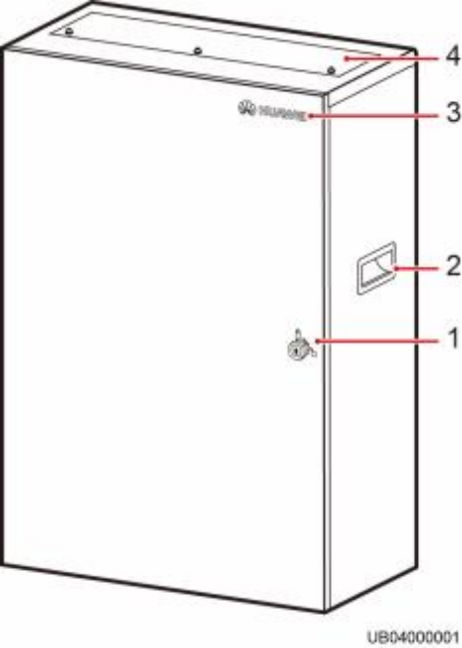

图 2-1 BCB-BOX 外观

（ 1 ）门锁                                                            （2）扣手

（3）Logo                                                         （4）走线盖板

BCB-BOX三种型号的内部结构基本相同，以PDC-0250DC0384BXA为例进行说明。

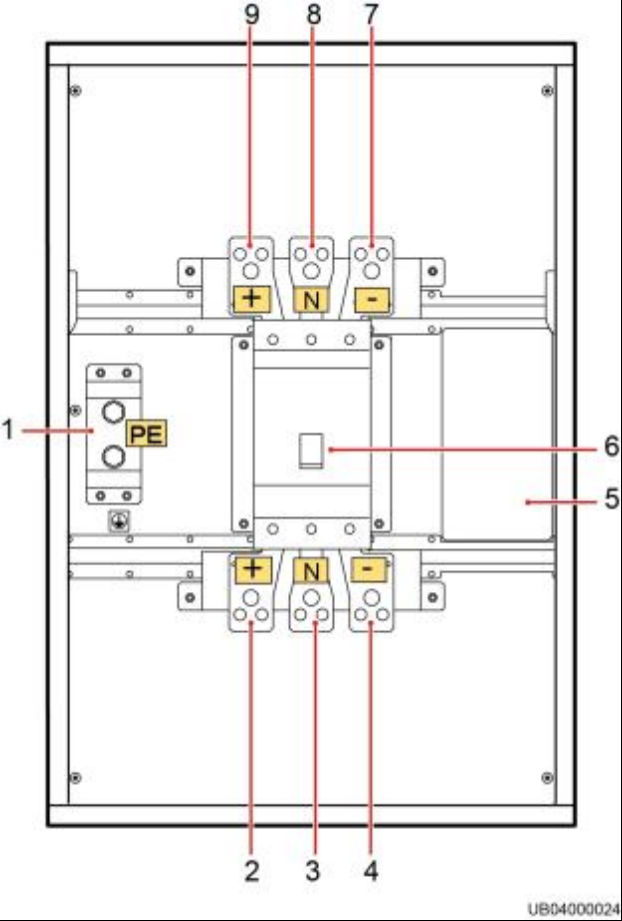

图 2-2 PDC-0250DC0384BXA 内部结构

（ 1 ）接地端                              （2）电池侧正极                       （3）电池侧N极

（4）电池侧负极                      （5）BIB控制板                         （6）断路器

（ 7 ）UPS侧负极                       （8）UPS侧N极                        （9）UPS侧正极
