华为UPS5000-S-400kVA UPS电源

华为UPS5000-S-400kVA UPS电源

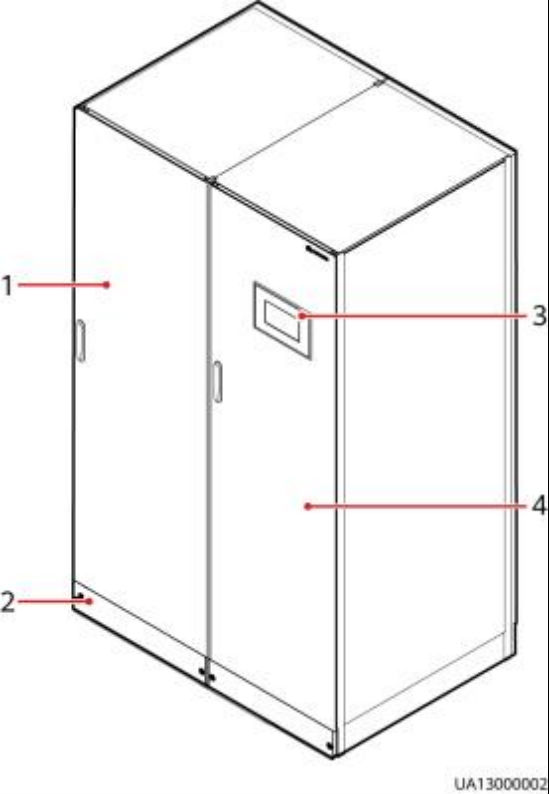

图 2-9 UPS 外观（ 400kVA 、500kVA）

（ 1 ）功率柜                 （2）地脚挡板              （3）监控显示模块        （4）旁路柜

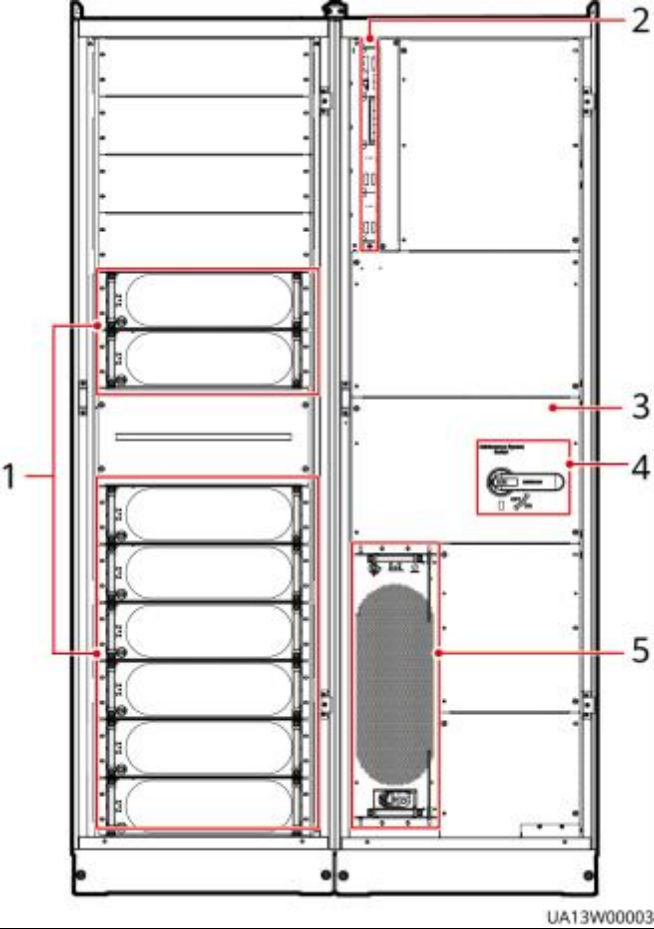

图 2-12 产品结构（400kVA 标配版）

（ 1 ）功率模块                          （2）控制模块                           （3）配电模块盖板

（4）维修旁路开关                    （5）旁路模块

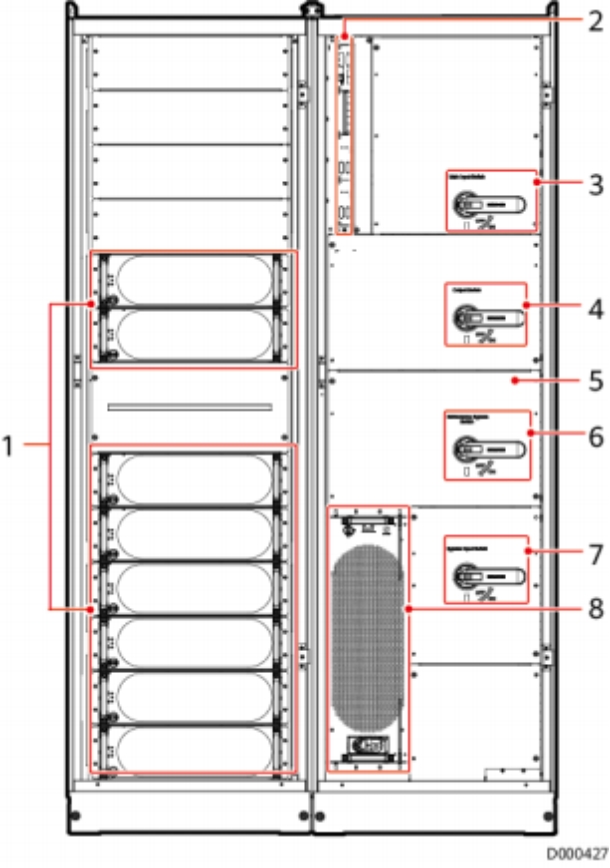

图 2-13 产品结构（400kVA 满配版）

（ 1 ）功率模块                          （2）控制模块                           （3）主路输入开关

（4）输出开关                          （5）配电模块盖板                   （6）维修旁路开关

（ 7 ）旁路输入开关                    （8）旁路模块
