华为UPS2000-G-6kVA UPS电源

华为UPS2000-G-6kVA 电源

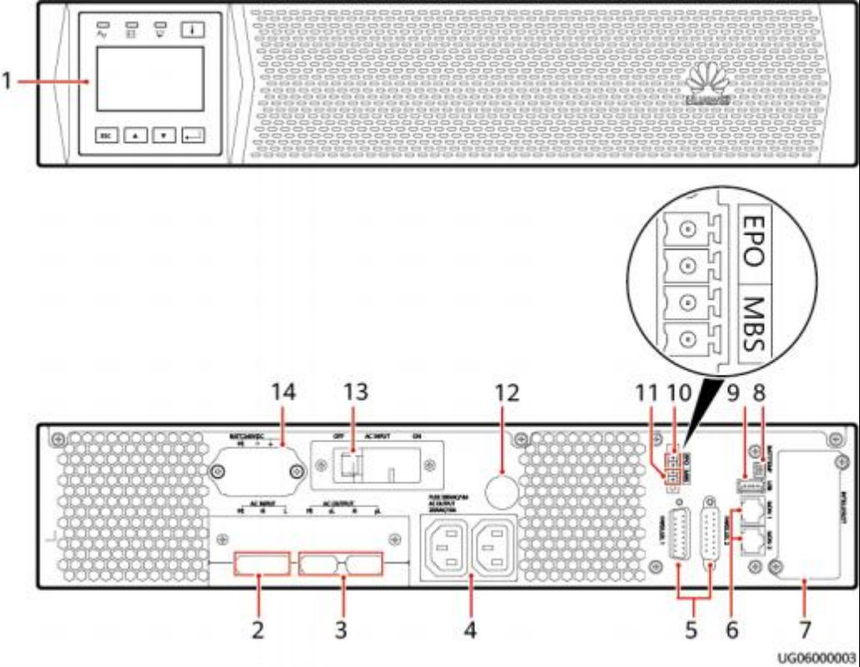

图 2-3 6kVA 前后视图

（ 1 ）控制面板              （2）交流输入端口        （3）交流输出端口        （4）输出插座 （pL&sL）

（5）并机接口              （6）CAN通讯接口        （ 7 ）选配卡插槽           （8）电池温度传感器接 （ MON1&MON2）                                                口

（9）USB接口（支持安 （ 10）EPO接口             （ 11 ）维修旁路模式接  （ 12）保险管座 全保护机制）                                                      口（ MBS）

（ 13）输入空开             （ 14）电池端口

C口 说明

●   2个C13输出插座共同承受的最大负载电流不能超过10A。

●   6kVA机型保险丝规格：250V-10A-IEC规格。
