华为UPS5000-H-800kVA UPS电源

华为UPS5000-H-800kVA UPS电源

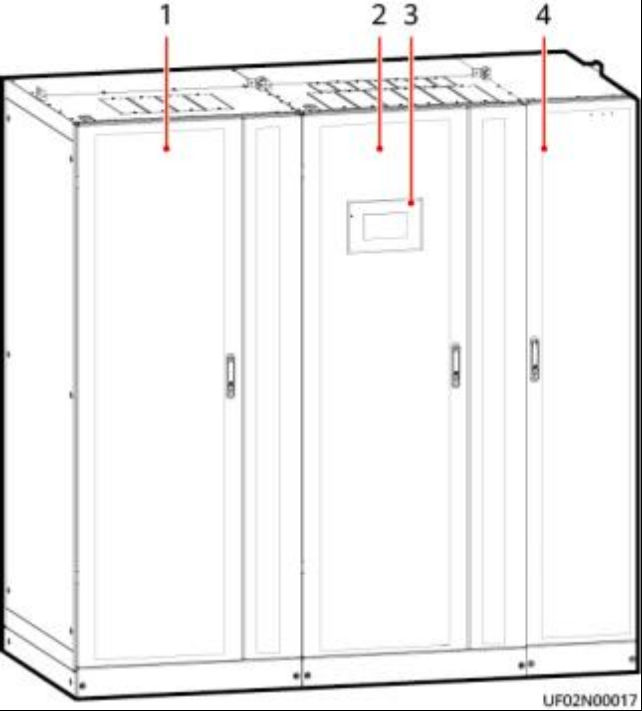

图 2-11 外观

（ 1 ）UPS功率柜                                                （2）UPS旁路柜

（3）监控显示模块                                            （4）电感柜

图 2-12 内部结构

（ 1 ）防雷盒（选配件）            （2）功率模块                          （3）智能检测卡（选配件）

（4）旁路模块                          （5）旁路风扇电源模块             （6）控制模块

（ 7 ）风扇                                 （8）假面板                              （9）电感柜总开关QF

（10）电感柜风扇电源开关QS1  （ 11 ）电感柜电源模块安装位置 ~ 4

C口 说明

控制模块上方的假面板可安装选配件ECM扩展插框。
