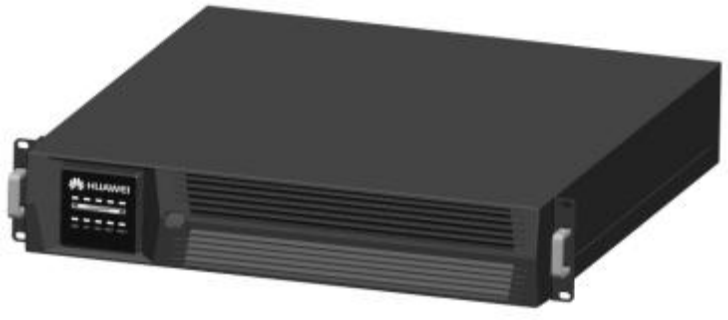

图2-1  UPS2000-G1-(1kVA-3kVA)外观

对 UPS 的前面板、后面板进行介绍。 前面板

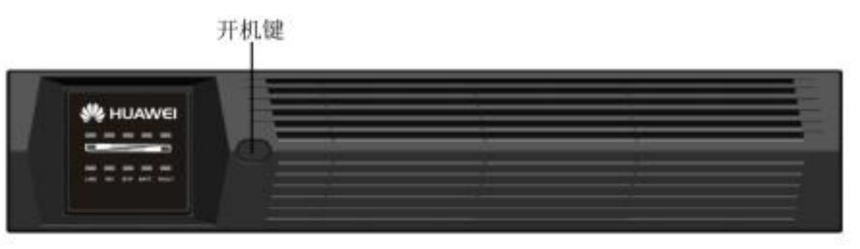

UPS2000-G1-(1kVA-3kVA)前面板如图 2-2所示。

图2-2  前面板

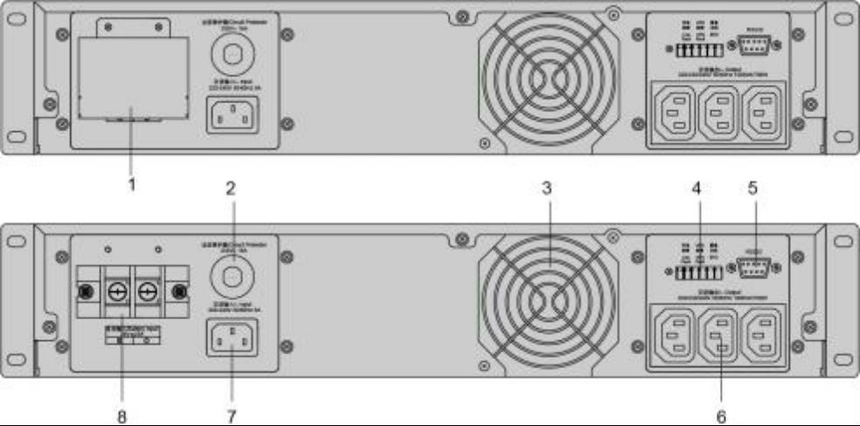

图2-4  UPS2000-G1-1kVA 后面板

（1）电池输入接线排盖板  （2）过流保护器      （3）风扇            （4）EPO&干接点

（5）RS232                              （6）交流输出插座   （7）交流输入插座    （8）电池输入接线排

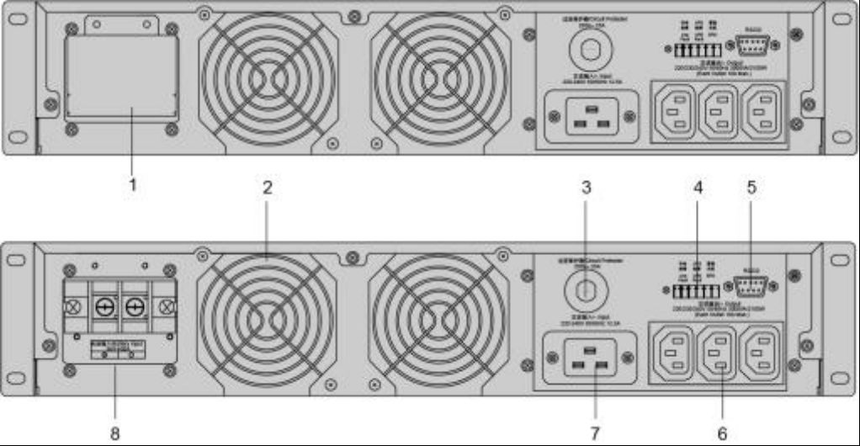

UPS2000-G1-3kVA 后面板如图 2-5所示。

图2-5  UPS2000-G1-3kVA 后面板

（1）电池输入接线排盖板  （2）风扇          （3）过流保护器    （4）EPO&干接点

（5）RS232                             （6）交流输出插座  （7）交流输入插座  （8）电池输入接线排
