华为UPS5000-H-(400kVA-600kVA)-NT UPS电源
表 2-4 产品配置
类别 | 单机配置数量（ PCS） | ||
UPS柜 | 下进线边柜 | 上出风组件 | |
上进出线，后出风（三相四线） | 1 | 0 | 0 |
下进出线，后出风（三相四线） | 1 | 1 | 0 |
上进出线，上出风（三相四线） | 1 | 0 | 1 |

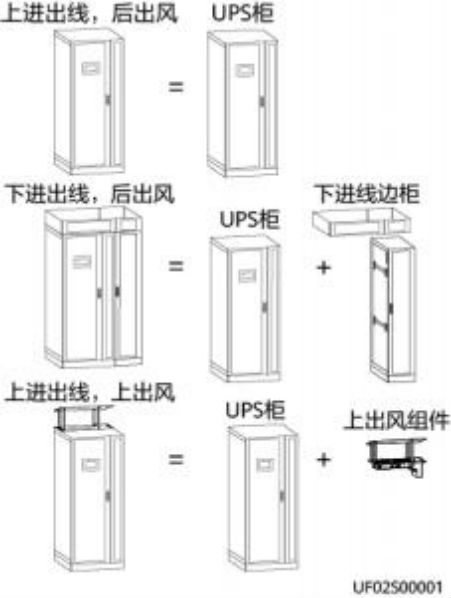

图 2-7 产品配置（三相四线）

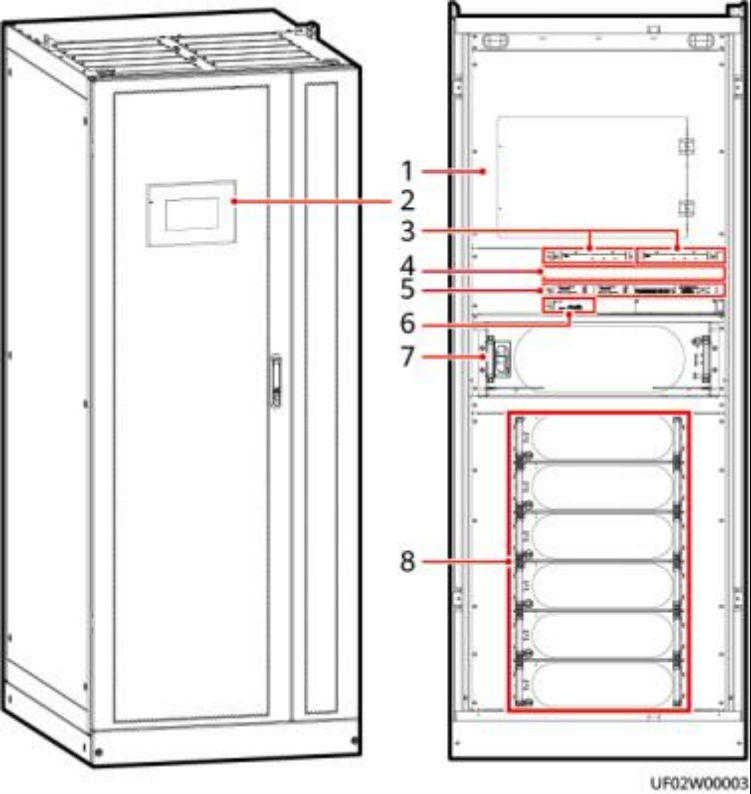

图 2-8 外观和内部结构
（ 1 ）盖板 （2）监控显示模块 （3）防雷盒（选配件）
（4）假面板 （5）控制模块 （6）智能检测卡（选配件）
（ 7 ）旁路模块 （8）功率模块
C口 说明
● 功率模块个数根据不同配置，数量不同，400kVA配置4个功率模块；500kVA配置5个功率模 块；600kVA配置6个功率模块。
● 图示以600kVA为例。
● 控制模块上方的假面板可安装选配件ECM扩展插框。
