图 2-8 UPS5000-E-180K-HABBS 正视图

（ 1 ）输入空开                          （2）电源输入状态指示灯          （3）智能温控产品配电空开

（4）IT负载空开                       （5）UPS输入空开                    （6）控制模块

（ 7 ）旁路模块                          （8）假面板                              （9）功率模块

（ 10）照明空开                         （ 11 ）监控显示模块                  （ 12）配电监控板

（ 13）UPS维修旁路空开           （ 14）UPS输出空开                   -

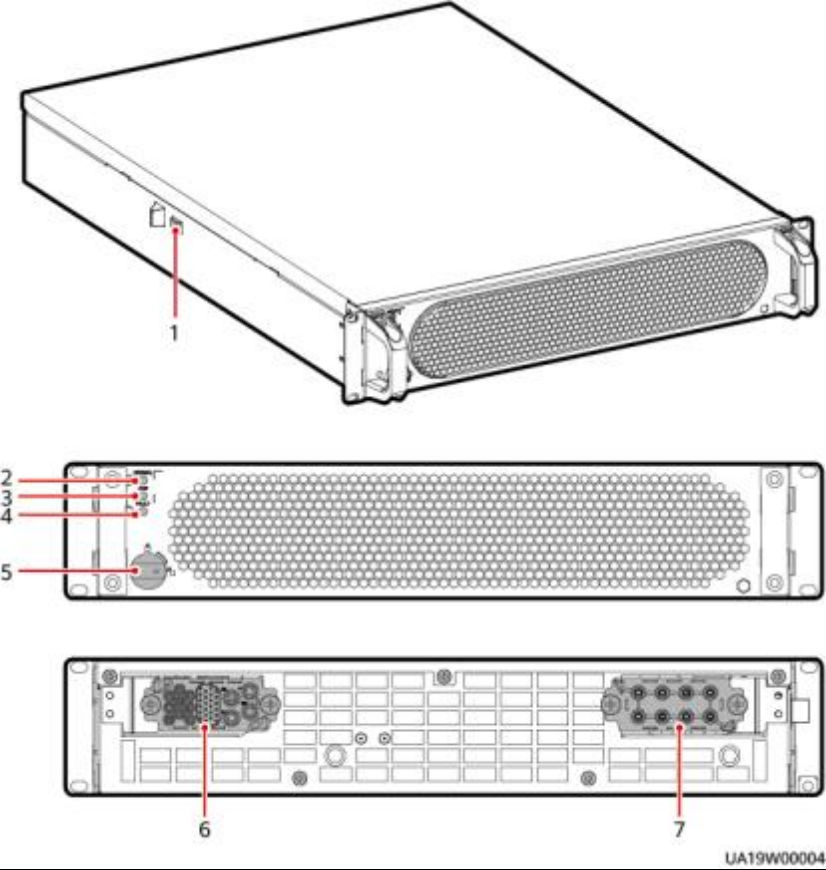

图 2-9 功率模块外观示意图

（ 1 ）限位锁                 （2）工作指示灯           （3）告警指示灯           （4）故障指示灯

（5）就绪开关              （6）输出端口               （ 7 ）输入端口                -

表 2-2 指示灯说明
