图 2-6 正视图

（ 1 ）假面板                              （2）控制模块                          （3）功率模块

（4）旁路模块                          （5）防雷模块（可选）             （6）主路输入开关

（ 7 ）维修旁路开关                    （8）旁路输入开关                    （9）输出开关

（ 10）监控显示模块

2.5 部件介绍

2.5.1 功率模块

功率模块主要由PFC整流器和逆变器构成，其功能是将主路和电池输入经由AC/DC或 DC/DC变换后，稳定BUS电压，然后经由逆变器（ DC/AC）转换为正弦波输出。

外观

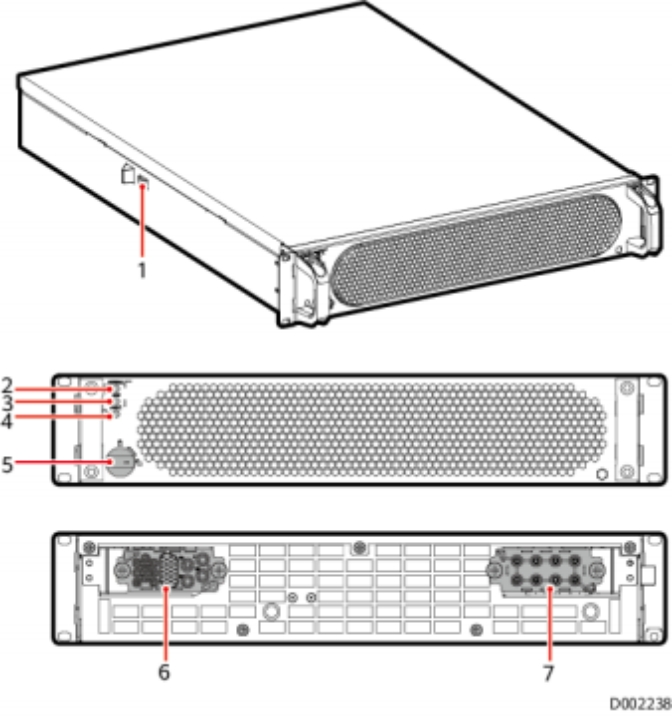

图 2-7 功率模块外观示意图

（ 1 ）限位锁                 （2）工作指示灯           （3）告警指示灯           （4）故障指示灯

（5）就绪开关              （6）输出端口               （ 7 ）输入端口

表 2-4 指示灯说明
