华为UPS5000-S-1600kVA UPS电源

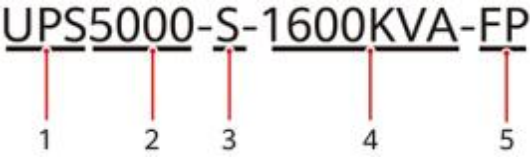

图 2-1 型号标识
表 2-1 型号说明
标识 | 含义 | 取值 |
1 | 产品大类 | Uninterruptible Power System缩写，表示UPS 供配电产品 |
2 | 产品系列 | 5000 |
3 | 产品小类 | S系列 |
4 | 输出容量 | 1600kVA |
5 | 解决方案 | FusionPower |

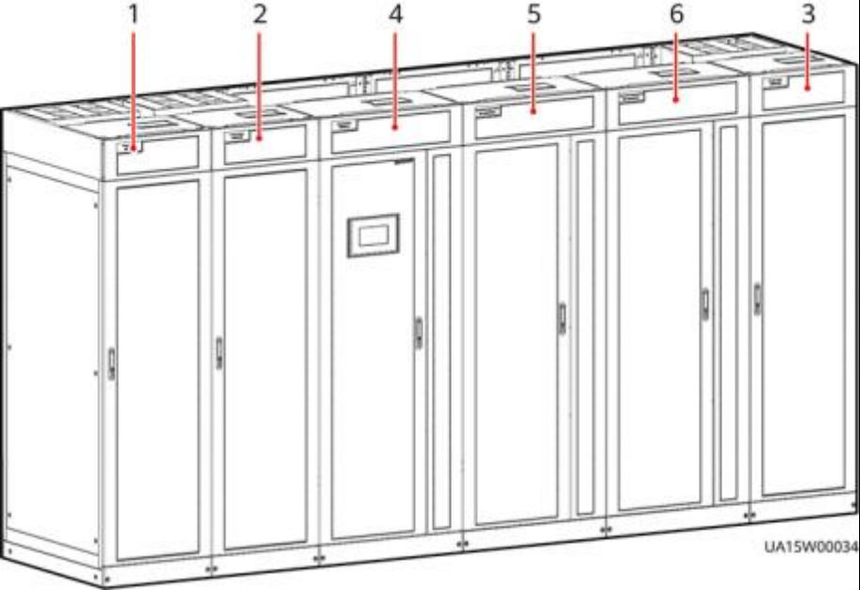

图 2-8 UPS
（ 1 ）功率单元1 （2）功率单元2 （3）功率单元3
（4）旁路单元 （5）输入输出单元1 （6）输入输出单元2

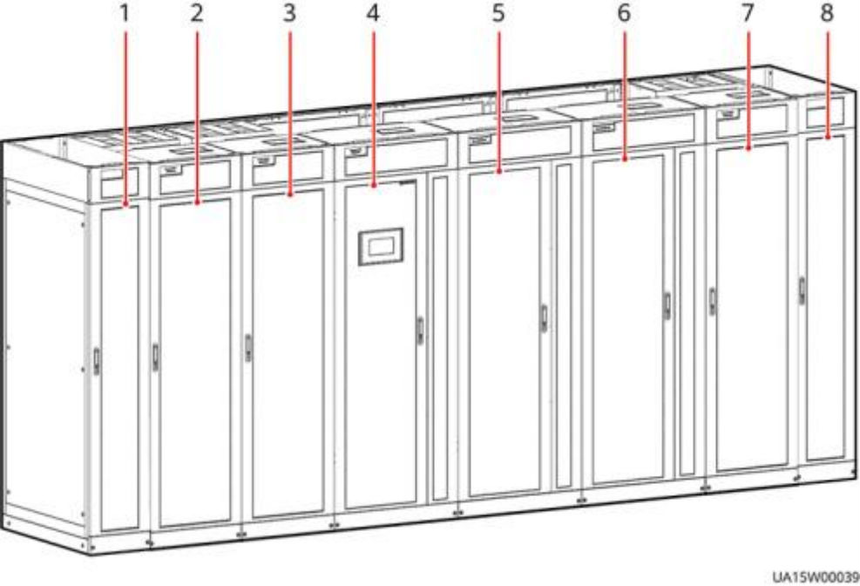

图 2-9 UPS+风扇单元
（ 1 ）风扇单元-左（选 配件）
（2）功率单元1 （3）功率单元2 （4）旁路单元
（5）输入输出单元1 （6）输入输出单元2 （ 7 ）功率单元3 （8）风扇单元-右（选 配件）

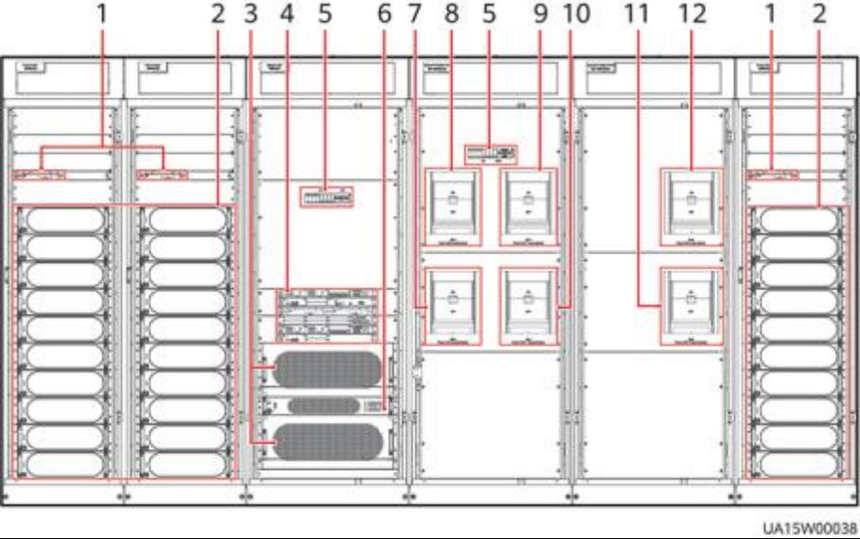

图 2-10 开门结构
（ 1 ）防雷盒 （2）功率模块 （3）旁路模块 （4）监控模块
（5）防雷器和防雷开关 （6）旁路控制模块 （ 7 ）功率单元2输出空 开（Q5-2）
（8）功率单元2输入空 开（Q1-2）
（9）功率单元1输入空 开（ Q1-1 ）
（ 10）功率单元1输出空 （ 11 ）功率单元3输出空 （ 12）功率单元3输入空
开（ Q5-1 ） 开（Q5-3） 开（Q1-3）

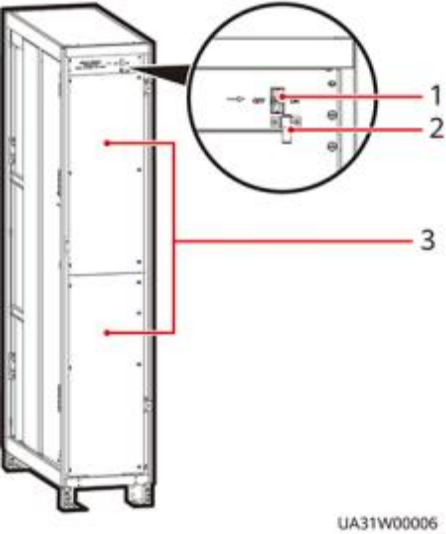

图 2-11 风扇单元（选配件）
（ 1 ）风扇电源开关 （2）盖板限位片 （3）盖板
