华为UPS5000-H-1200kVA UPS电源

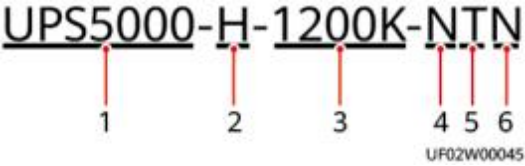

图 2-1 型号标识
表 2-1 型号说明
标识 | 含义 | 取值 |
1 | 产品大类标识 | UPS5000 |
2 | 产品小类标识 | H：高功率密度、高效率 |
3 | 额定容量 | 1200K：额定输出容量1200kVA（向下兼容至 200kVA） |
4 | 开关配置情况 | N：无开关 |
标识 | 含义 | 取值 |
5 | 进出线 | T：支持上进出线 说明 ● 当系统未配置选配件时，支持电池上进出线，输入 输出母线槽接入。 ● 当系统配置上进线组件时，支持上进出线。 ● 当系统配置下进线边柜时，支持下进出线。 |
6 | 配置类型 | ● 无：三相四线 ● N：三相三线 |
2.5.1 三相四线

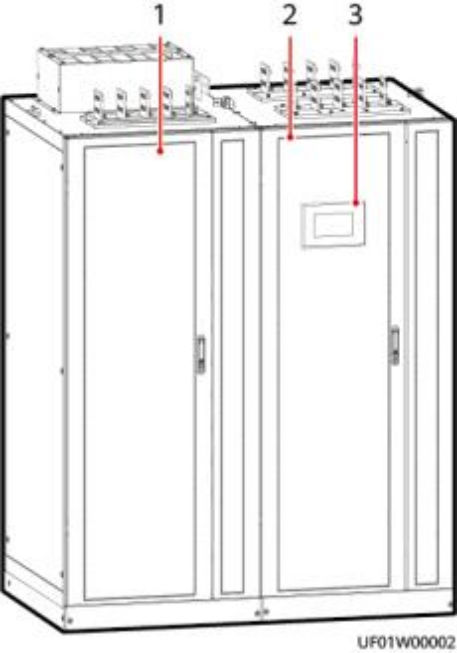

图 2-9 UPS 外观
（ 1 ）功率柜 （2）旁路柜 （3）监控显示模块

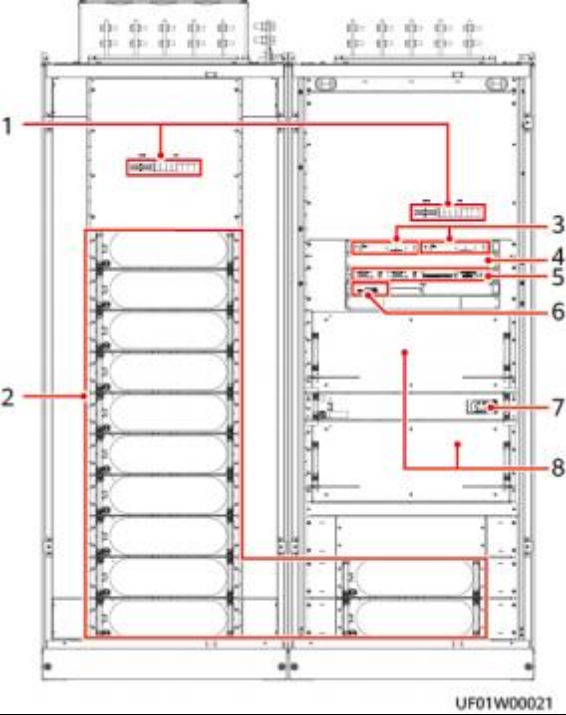

图 2-10 UPS 内部结构
（ 1 ）防雷器和防雷开关 （2）功率模块 （3）防雷盒
（4）假面板 （5）控制模块 （6）智能检测卡
（ 7 ）旁路控制模块 （8）旁路模块
C口 说明
控制模块上方的假面板可安装选配件ECM扩展插框。
2.5.2 三相三线

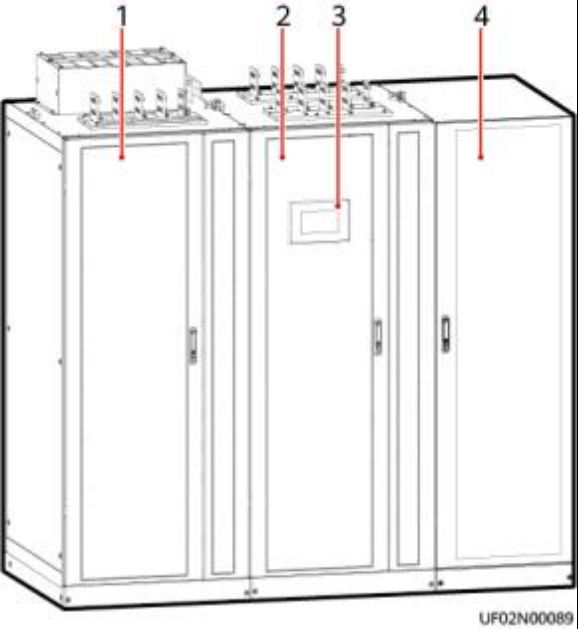

图 2-11 外观
（ 1 ）功率柜 （2）旁路柜 （3）监控显示模块
（4）电感柜

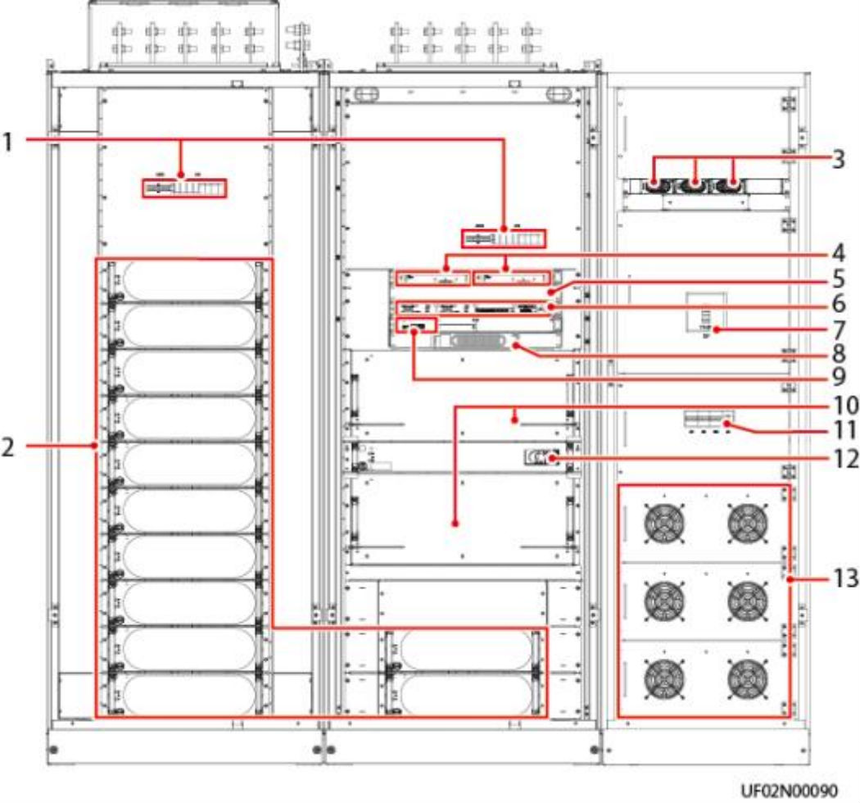

图 2-12 内部结构
（ 1 ）防雷器和防雷开关 （2）功率模块 （3）电感柜电源模块安装位置
（4）防雷盒 （5）假面板 （6）控制模块
（ 7 ）电感柜总开关QF （8）旁路风扇电源模块 （9）智能检测卡
（ 10）旁路模块 （ 11 ）电感柜风扇电源开关QS1 （ 12）旁路控制模块 ~ 4
（ 13）风扇
