华为UPS5000-H-600kVA-FT UPS电源
- ： 暂无价格
-
累计评价0 -
|
华为UPS5000-H-600kVA-FT UPS电源

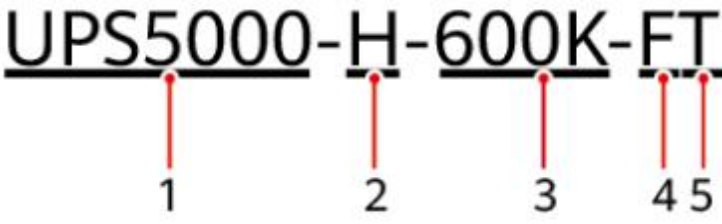

图 2-1 型号标识
表 2-1 型号说明
标识 | 含义 | 取值 |
1 | 产品大类标识 | UPS5000 |
2 | 产品小类标识 | H：高功率密度、高效率 |
标识 | 含义 | 取值 |
3 | 额定容量 | ● 600K：额定输出容量600kVA（向下兼容至 200kVA） ● 500K：额定输出容量500kVA（向下兼容至 200kVA） ● 400K：额定输出容量400kVA（向下兼容至 200kVA） |
开关配置情况 | F：开关满配，含输入、输出和维修旁路开关 | |
5 | 进出线 | T：支持上进出线 说明 ● 当系统未配置选配件时，支持上进出线。 ● 当系统配置下进线边柜时，支持下进出线。 |

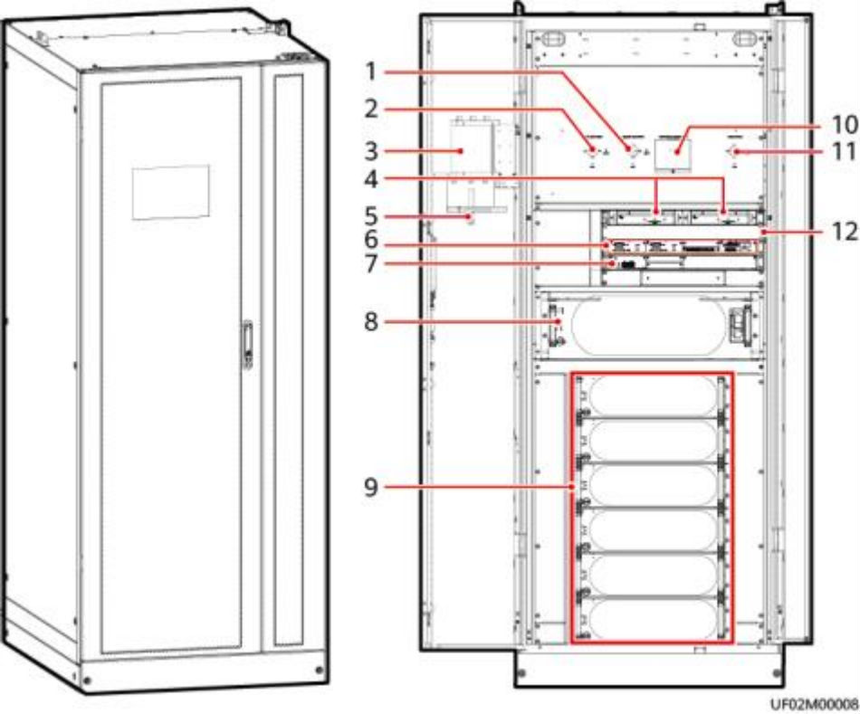

图 2-10 外观和内部结构
（ 1 ）旁路输入开关 （2）主路输入开关 （3）监控显示模块
（4）防雷盒安装位置 （5）开关手柄 （6）控制模块
（ 7 ）智能检测卡 （8）旁路模块 （9）功率模块
（ 10）维修旁路开关 （ 11 ）输出开关 （ 12）假面板
