华为UPS5000-E-800kVA UPS电源

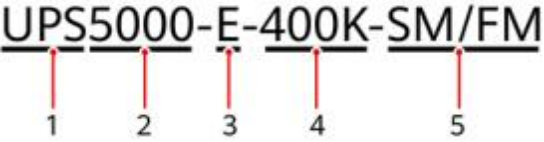

图 2-1 UPS 型号标识
表 2-1 UPS 型号说明
标识 | 含义 | 取值 |
1 | 产品大类 | Uninterruptible Power System缩写，表 示UPS产品 |
2 | 产品系列 | 5000 |
3 | 产品小类 | E系列 |
标识 | 含义 | 取值 |
4 | 输出容量 | ● 400K：输出400kVA ● 500K：输出500kVA ● 600K：输出600kVA ● 800K：输出800kVA |
5 | 配置类型 | ● SM：标配 ● FM：满配 |

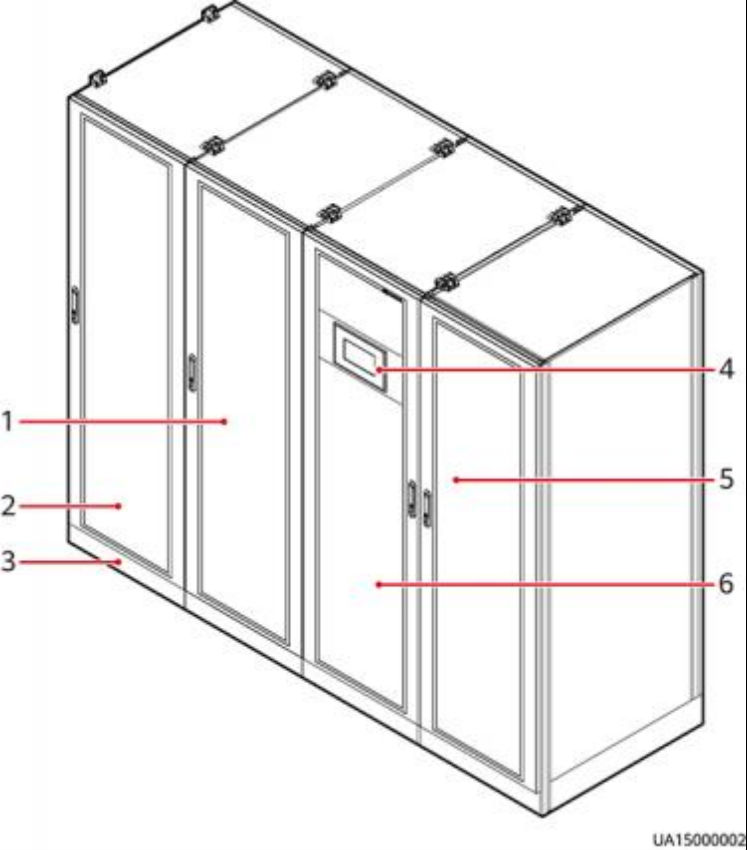

图 2-10 UPS 外观（800kVA）
（ 1 ）功率柜1 （2）功率柜2 （3）地脚挡板
（4）监控显示模块 （5）旁路柜2 （6）旁路柜1

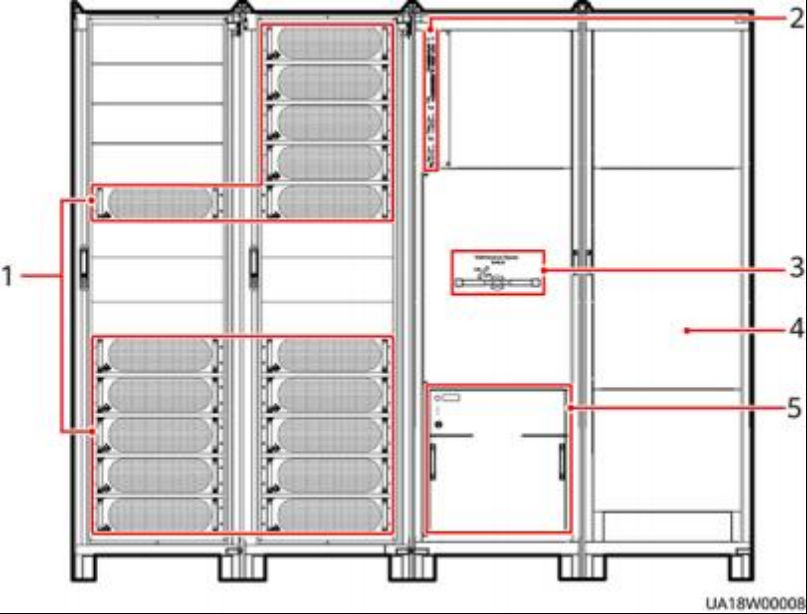

图 2-17 产品结构（800kVA 标配版）
（ 1 ）功率模块 （2）控制模块 （3）维修旁路开关
（4）配电模块盖板 （5）旁路模块

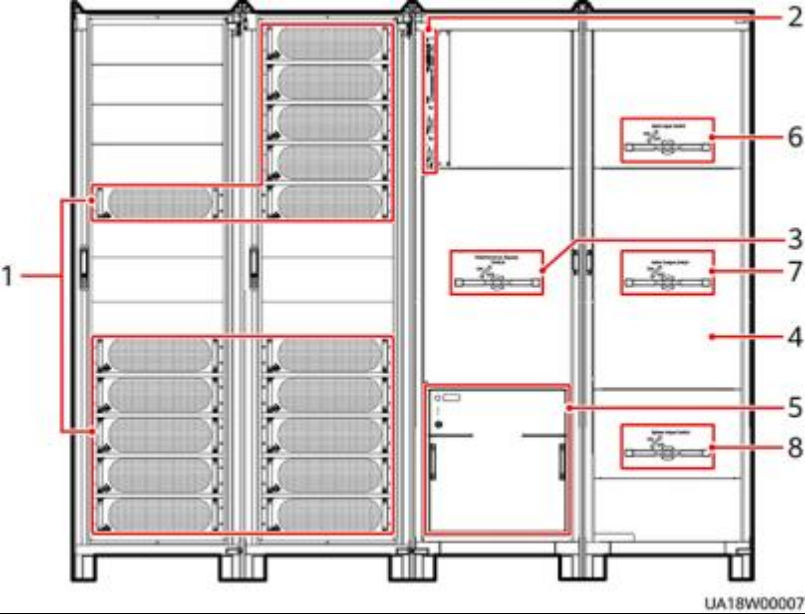

图 2-18 产品结构（800kVA 满配版）
（ 1 ）功率模块 （2）控制模块 （3）维修旁路开关
（4）配电模块盖板 （5）旁路模块 （6）主路输入开关
（ 7 ）输出开关 （8）旁路输入开关
