华为UPS5000-E-300kVA UPS电源
- ： 暂无价格
-
累计评价0 -
|
华为UPS5000-E-300kVA UPS电源

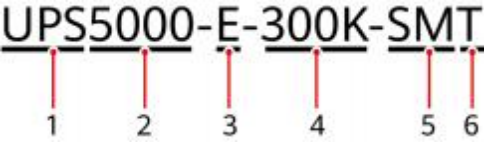

图 2-1 UPS 型号标识
表 2-1 UPS 型号说明
标识 | 含义 | 取值 |
1 | 产品大类 | Uninterruptible Power System缩写，表示UPS产品 |
2 | 产品系列 | 5000 |
3 | 产品小类 | E系列 |
4 | 输出容量 | ● 200K：200kVA ● 300K：300kVA |
5 | 配置类型 | ● SM：标配 ● FM：满配 |
6 | 接线方式 | 上进出线（仅UPS5000-E-300K-SMT型号含有T标识） |
图 2-11 UPS5000-E-300K-SM 正视图
（ 1 ）功率模块 （2）旁路模块 （3）控制模块 （4）配电插框盖板
（5）监控显示模块 （6）假面板 （ 7 ）维修旁路开关 （8）资料夹

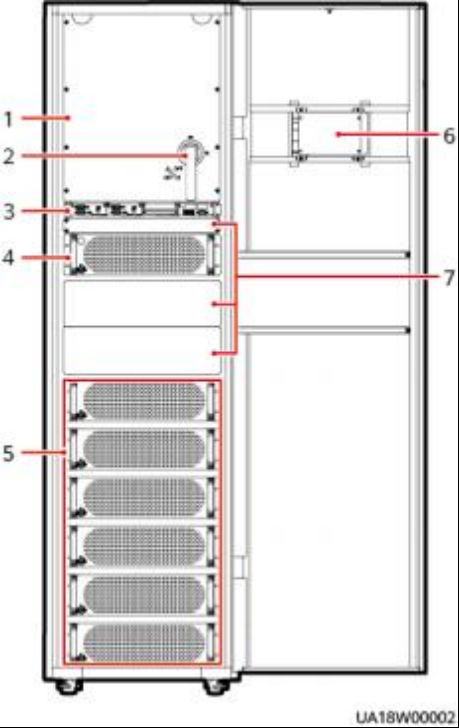

图 2-12 UPS5000-E-300K-SMT 正视图
（ 1 ）配电插框盖板 （2）维修旁路开关 （3）控制模块 （4）旁路模块
（5）功率模块 （6）监控显示模块 （ 7 ）假面板

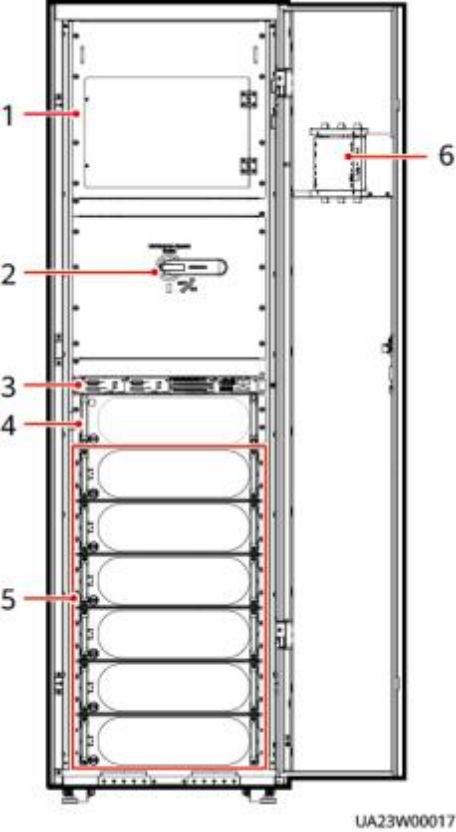

图 2-13 UPS5000-E-300K-SMT（隔离防护）正视图
（ 1 ）盖板 （2）维修旁路开关 （3）控制模块 （4）旁路模块
（5）功率模块 （6）监控显示模块
