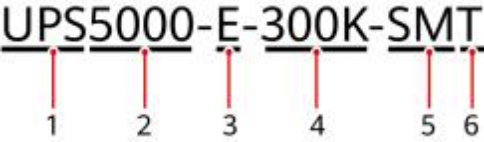

图 2-1 UPS 型号标识
表 2-1 UPS 型号说明
标识 | 含义 | 取值 |
1 | 产品大类 | Uninterruptible Power System缩写，表示UPS产品 |
2 | 产品系列 | 5000 |
3 | 产品小类 | E系列 |
4 | 输出容量 | ● 200K：200kVA ● 300K：300kVA |
5 | 配置类型 | ● SM：标配 ● FM：满配 |
6 | 接线方式 | 上进出线（仅UPS5000-E-300K-SMT型号含有T标识） |

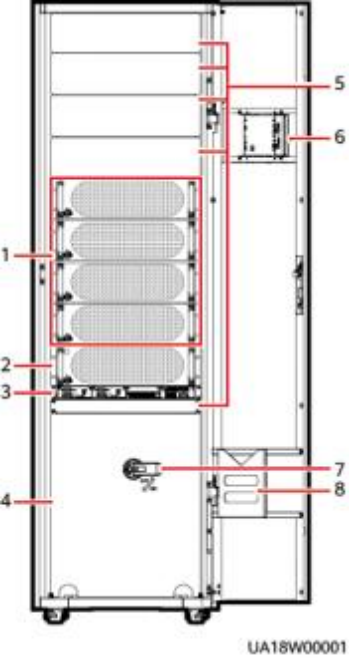

图 2-8 UPS5000-E-200K-SM 正视图
（ 1 ）功率模块 （2）旁路模块 （3）控制模块 （4）配电插框盖板
（5）假面板 （6）监控显示模块 （ 7 ）维修旁路开关 （8）资料夹

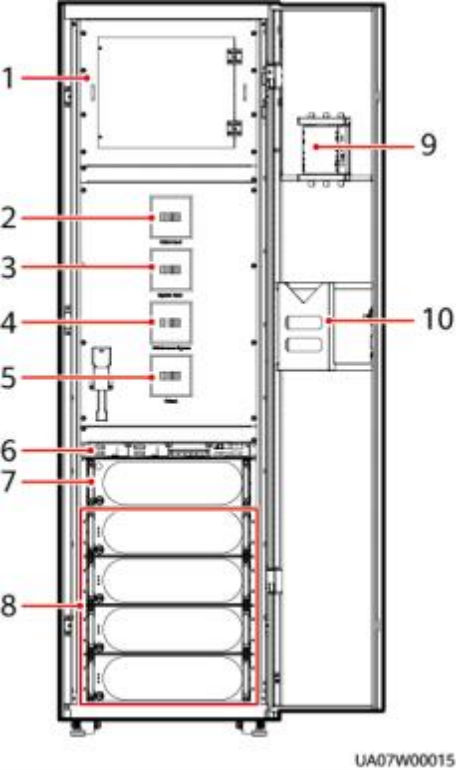

图 2-9 UPS5000-E-200K-FM 正视图
（ 1 ）配电插框盖板 （2）旁路输入开关 （3）维修旁路开关 （4）主路输入开关
（5）输出开关 （6）控制模块 （ 7 ）旁路模块 （8）功率模块
（9）监控显示模块 （ 10）资料夹 （ 11 ）假面板

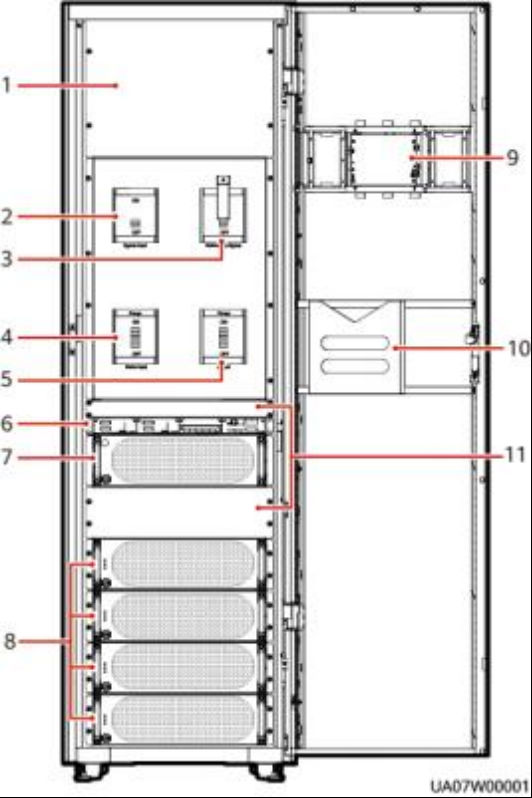

图 2-10 UPS5000-E-200K-FM（隔离防护）正视图
（ 1 ）盖板 （2）主路输入开关 （3）旁路输入开关 （4）维修旁路开关
（5）输出开关 （6）控制模块 （ 7 ）旁路模块 （8）功率模块
（9）监控显示模块 （ 10）资料夹
