华为UPS5000-A-30kVA UPS电源

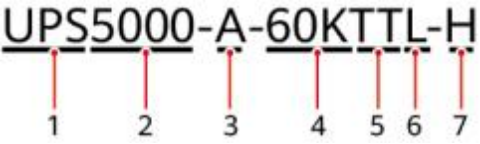

图 2-1 UPS 型号标识
标识 | 含义 | 取值 |
1 | 产品大类 | Uninterruptible Power System缩写，表示UPS产品 |
2 | 产品系列 | 5000 |
3 | 产品小类 | A系列 |
标识 | 含义 | 取值 |
输出容量 | ● 30K：输出30kVA ● 40K：输出40kVA ● 60K：输出60kVA ● 80K：输出80kVA ● 120K：输出120kVA | |
5 | 机器形态 | 塔式 |
6 | 是否内置电池 | L： Long的缩写，表示长备电时间，外置电池 |
7 | 序号 | H：序号为 H |

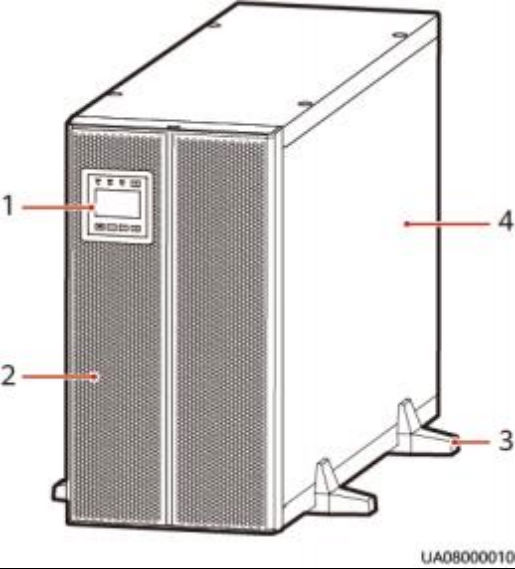

图 2-8 30kVA/40kVA 外观
（ 1 ）监控显示单元 （2）前面板
（3）支撑底座 （4）机箱
前视图
C口 说明
前视图为拆除了前面板和监控显示单元后所呈现的状态。

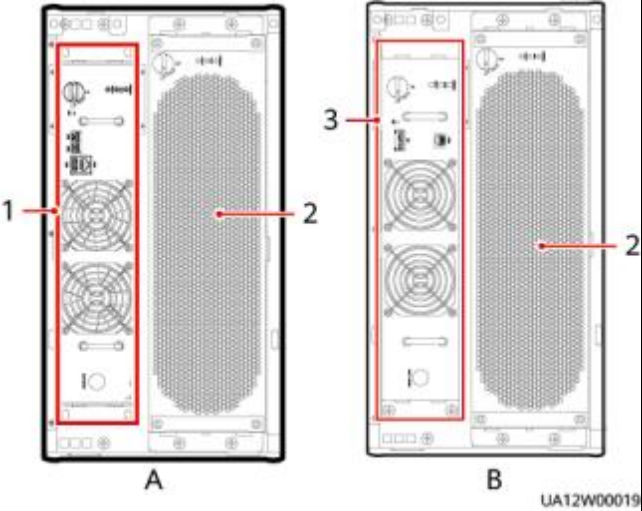

图 2-9 30kVA/40kVA 前视图
（ A ）UPS5000-A-30KTTL（编码：02291114和 （ B ）UPS5000-A-30KTTL（编码：02290371和
02291235）/UPS5000-A-40KTTL（编码： 02311GNW）/UPS5000-A-40KTTL（编码： 02291115和02291236） 02290372和02311GNX）
（ 1 ）旁路单元1（编码：02313XPD） （2）功率单元
（3）旁路单元2（编码：02310SEN ）
后视图

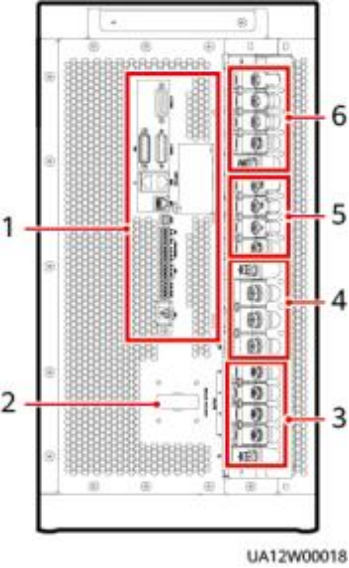

图 2-10 30kVA/40kVA 后视图
（ 1 ）控制接口 （2）维修旁路开关 （3）UPS输出配电接线端子 （盖板下方）
（4）电池配电接线端子（盖板 （5）UPS旁路输入配电接线端 （6）UPS主路输入配电接线端 下方） 子（盖板下方） 子（盖板下方）
