华为UPS5000-A 监控单元

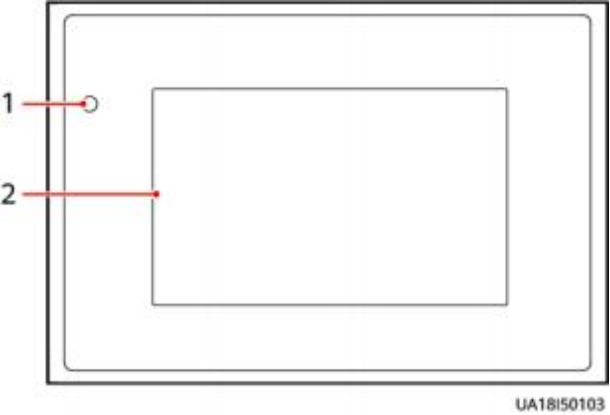

图 2-1 MDU 外观
（ 1 ）状态指示灯 （2）液晶触摸屏
表 2-1 状态指示灯
状态 | 颜色 | 含义 |
亮 | 红色 | 有紧急告警，并伴有蜂鸣器长鸣。 |
黄色 | 有次要告警，并伴有蜂鸣器间歇蜂鸣（2Hz）； 或指示非ECO模式旁路供电状态。 | |
绿色 | 运行正常或有提示告警。 | |
灭 | - | MDU掉电。 |

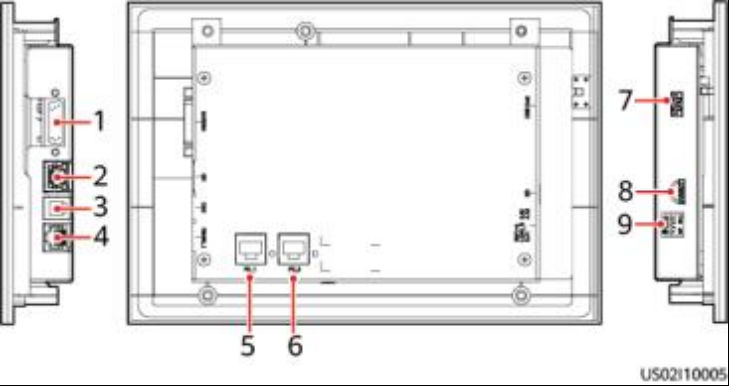

图 2-2 MDU 接口
表 2-2 接口说明
序号 | 接口名称 | 说明 |
MUS05A（ DB26） | 连接监控接口卡的MDU接口 须知 监控显示模块MUS05A接口处线缆禁止带电插拔。更换 显示模块时，请先拆除显示模块连接至UPS端的线缆， 再插拔监控显示模块接口端的线缆。 | |
GE | 网口，可用于用户WEB服务的连接，需要采用屏 蔽线 | |
3 | CAN | 预留 |
4 | RS485_ 1 | 预留 |
5 | FE_ 1 | 预留 |
6 | FE_2 | 预留 |
7 | USB Host | 通过插入U盘，实现配置文件导入和导出，运行 日志导出和软件升级等功能 说明 USB接口支持安全保护机制，例如用户需要鉴权才能进 行数据的导出导入、软件升级等操作。 |
8 | SD | 预留 |
9 | 拨码开关 | 可通过拨码组合和特定按键实现特定功能，控制 监控并机CAN通信匹配电阻，具体操作指导请联 系技术支持工程师 |
2.2 非触摸屏
UPS的监控显示单元位于整机的前面板上。通过操作监控显示单元，可以实现对UPS的 操作控制、参数设置、运行状态查看、告警查看等功能。

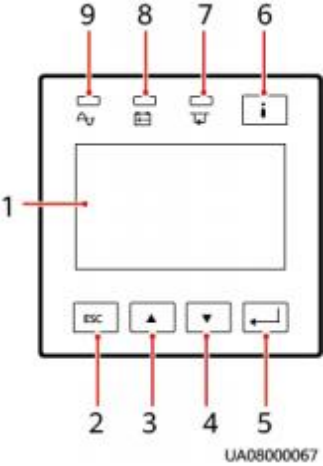

图 2-3 外观
（ 1 ）LCD （2）返回/关机键 （3）向上翻页键
（4）向下翻页键 （5）确认/开机/静音键 （6）故障指示灯/INFO键
（ 7 ）旁路指示灯 （8）电池指示灯 （9）市电指示灯
表 2-3 指示灯状态
指示灯名称 | 颜色 | 状态 | 含义 |
市电指示灯 | 绿 | 亮 | 主路逆变供电 |
灭 | 非主路逆变供电 | ||
电池指示灯 | 黄 | 亮 | 电池逆变供电 |
灭 | 非电池逆变供电 | ||
闪烁 | 电池容量低于设置的剩余容量预告警点 | ||
旁路指示灯 | 黄 | 亮 | 旁路供电 |
灭 | 非旁路供电 | ||
故障指示灯/INFO键 | 红 | 亮 | UPS故障 |
红 | 闪烁 | UPS告警 | |
绿 | 亮 | UPS正常 |
