华为PDC-(0250, 0400, 0630) DC0384BXA 电池保护开关 盒

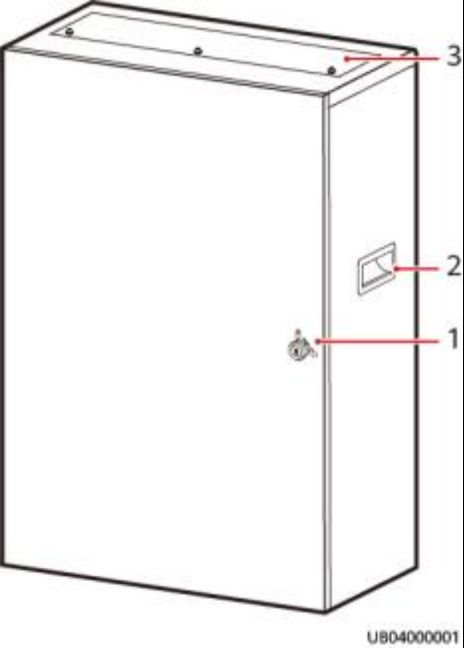

图 2-1 BCB-BOX 外观
（ 1 ）门锁 （2）扣手 （3）走线盖板

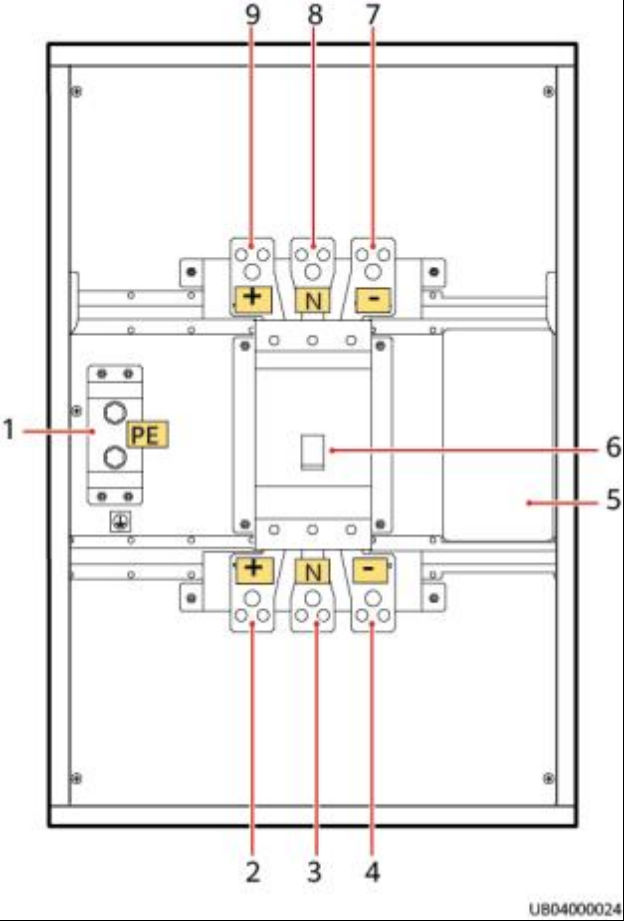

图 2-2 PDC-0250DC0384BXA 内部结构
（ 1 ）接地端 （2）电池侧正极 （3）电池侧N极 （4）电池侧负极
（5）BIB控制板 （6）断路器 （ 7 ）UPS侧负极 （8）UPS侧N极
（9）UPS侧正极

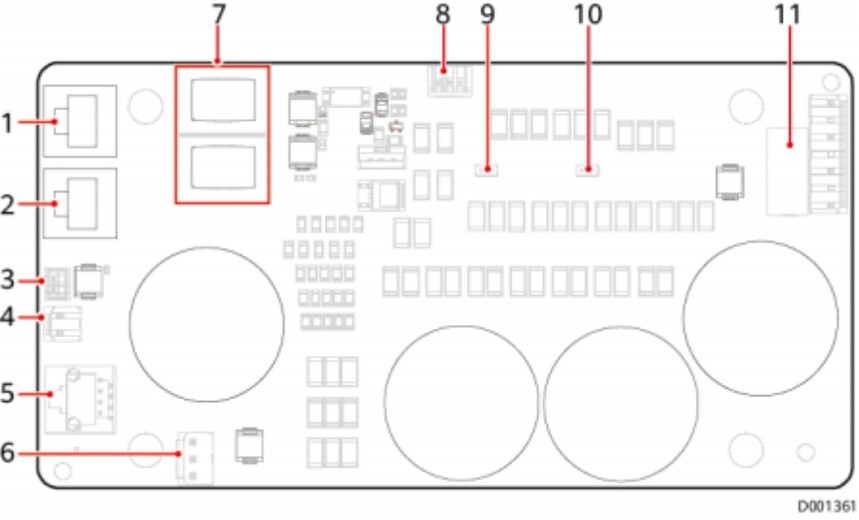

图 2-3 新 BIB 板外观介绍
（ 1 ）与UPS通信接口 （2）级联接口 （3）开关状态监测接口
（4）预留 （5）预留 （6）开关脱扣控制信号接口
（ 7 ）拨码开关 （8）预留 （9）跳线针脚1
（ 10）跳线针脚2 （ 11 ）电池供电接口

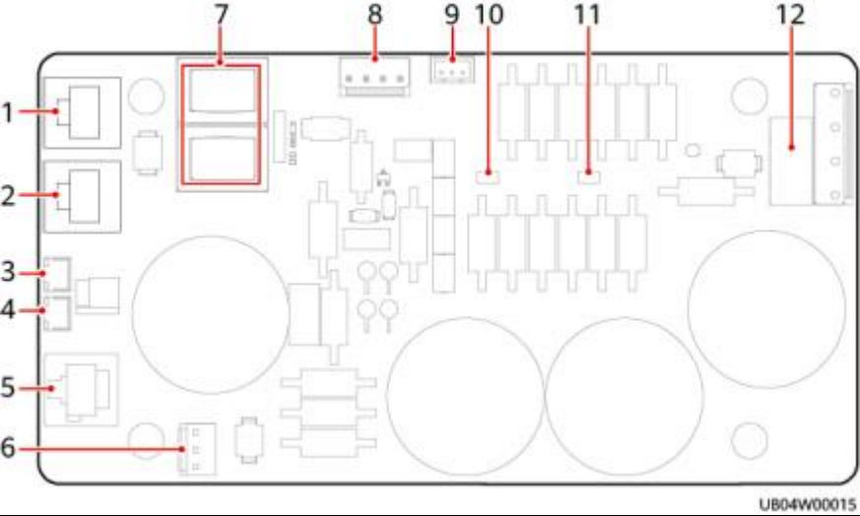

图 2-4 旧 BIB 板（一）介绍
（ 1 ）与UPS通信接口 （2）级联接口 （3）开关状态监测接口
（4）预留 （5）预留 （6）开关脱扣控制信号接口
（ 7 ）拨码开关 （8）预留 （9）预留
（ 10）跳线针脚1 （ 11 ）跳线针脚2 （ 12）电池供电接口

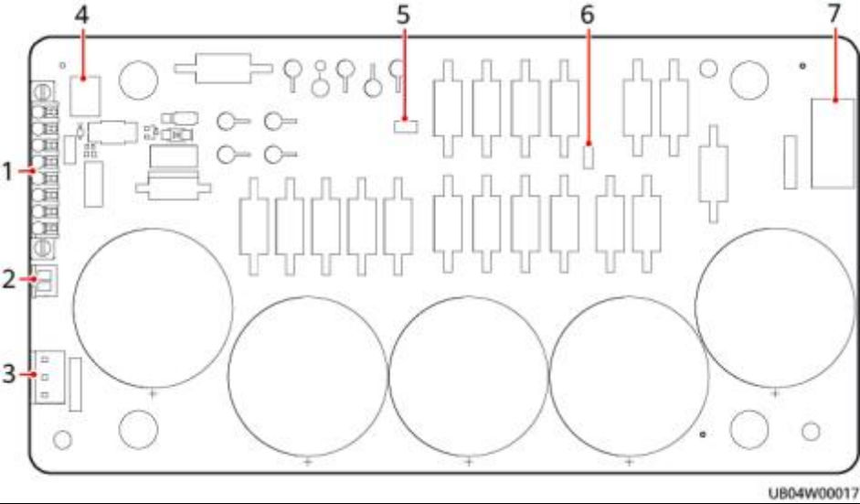

图 2-5 旧 BIB 板（二）介绍
（ 1 ）与UPS通信及级联接口 （2）开关状态监测接口 （3）开关脱扣控制信号接口
（4）拨码开关 （5）跳线针脚1 （6）跳线针脚2
（ 7 ）电池供电接口
