图 2-17 120kVA 外观

（ 1 ）前面板1                                         （2）监控显示单元                   （3）前面板2

（4）支撑地脚                          （5）机箱                                （6）滚轮

前视图

C口 说明

前视图为拆除了前面板和监控显示单元后所呈现的状态。

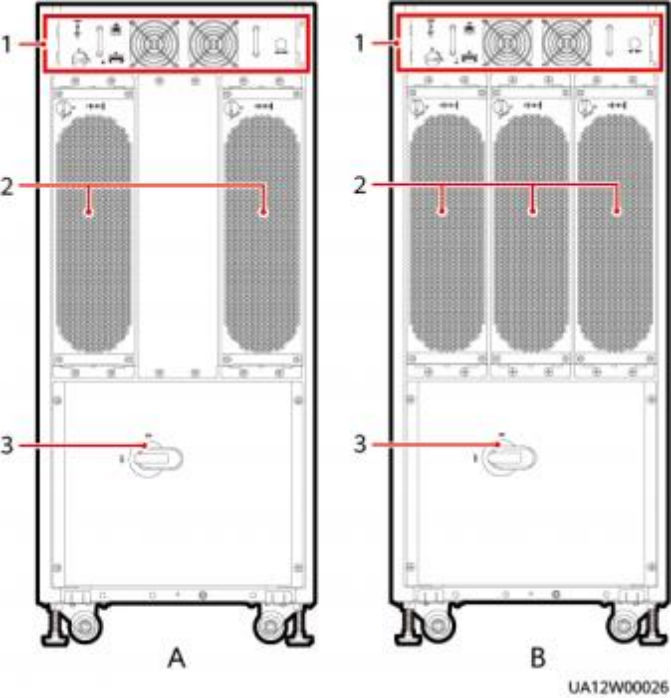

图 2-18 120kVA 前视图

（ A ）UPS5000-A-120KTTL-H      （ B ）UPS5000-A-120KTTL            （ 1 ）旁路单元4

（2）功率单元                          （3）维修旁路开关

后视图

图 2-19 120kVA 后视图

（ 1 ）控制接口                                                     （2）配电单元
