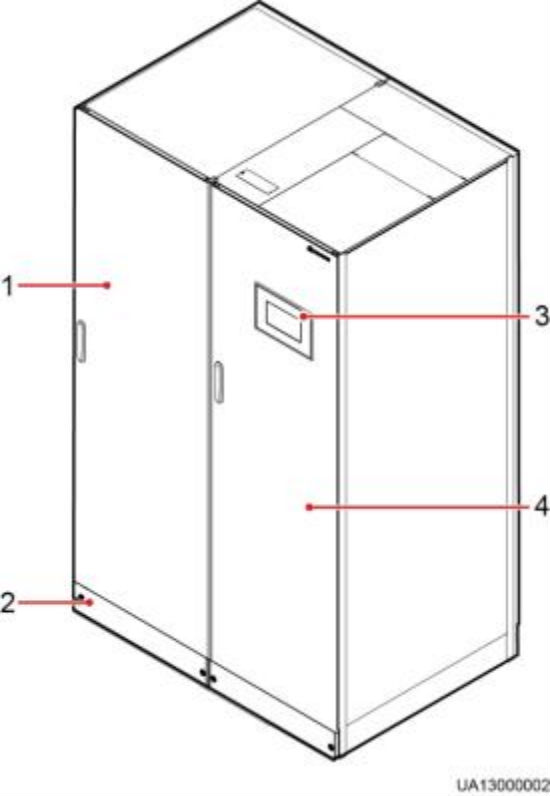

图2-8 UPS 外观

（1）主功率柜     （2）地脚挡板     （3）监控显示单元      （4）旁路柜

2.3.2 产品结构

产品结构如图 2-9、图 2-10和图 2-11所示，其中图示为 UPS 打开前门后所呈现的状 态。

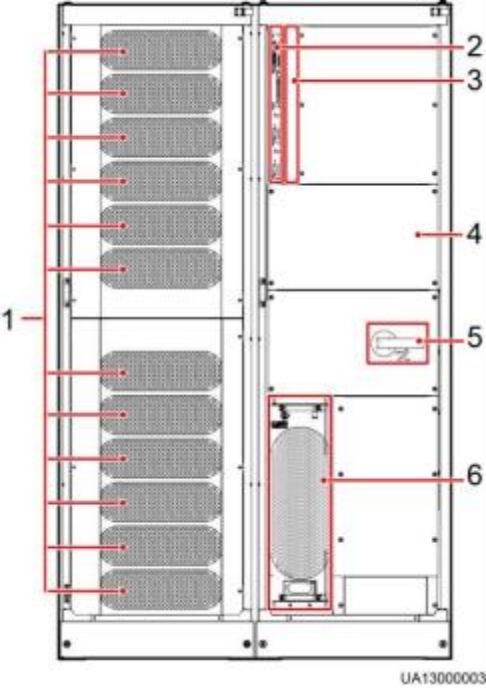

图2-9  产品结构（标配线缆版 UPS）

（1）功率单元             （2）控制单元     （3）选配卡插槽（假面板后方）

（4）配电单元盖板（3块）  （5）维修旁路开关 （6）旁路单元

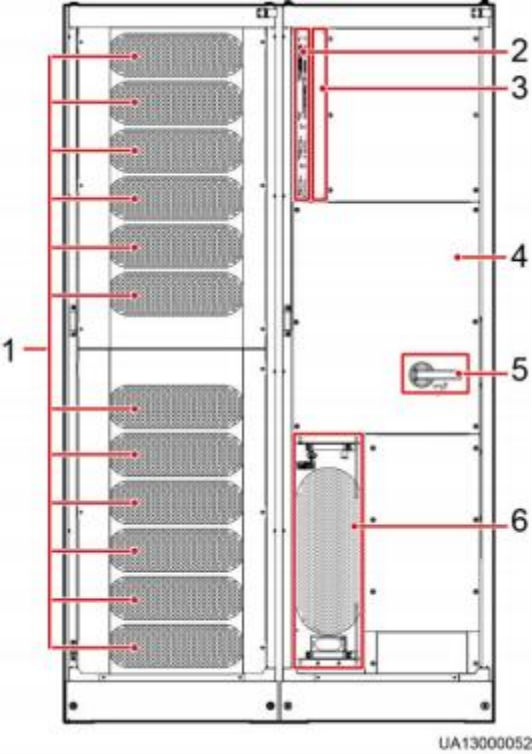

图2-10  产品结构（标配铜排版 UPS）

（1）功率单元             （2）控制单元     （3）选配卡插槽（假面板后方）

（4）配电单元盖板（4 块） （5）维修旁路开关 （6）旁路单元

UPS5000-A-(400kVA-500kVA)

用户手册 (40kVA  功率模块)                                                                                                                                 2  概述

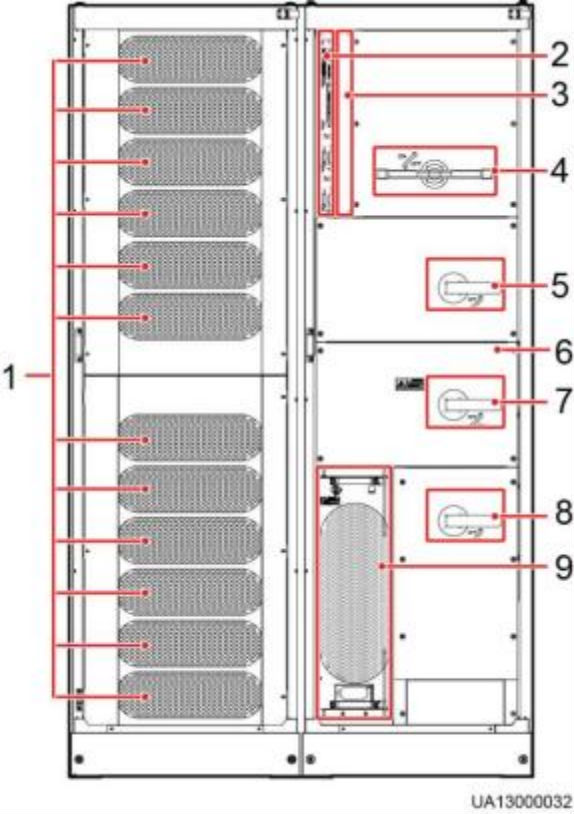

图2-11  产品结构（满配铜排版 UPS）

（1）功率单元       （2）控制单元       （3）选配卡插槽（假面板后方）

（4）主路输入开关   （5）输出开关       （6）配电单元盖板（4 块）

（7）维修旁路开关   （8）旁路输入开关   （9）旁路单元
