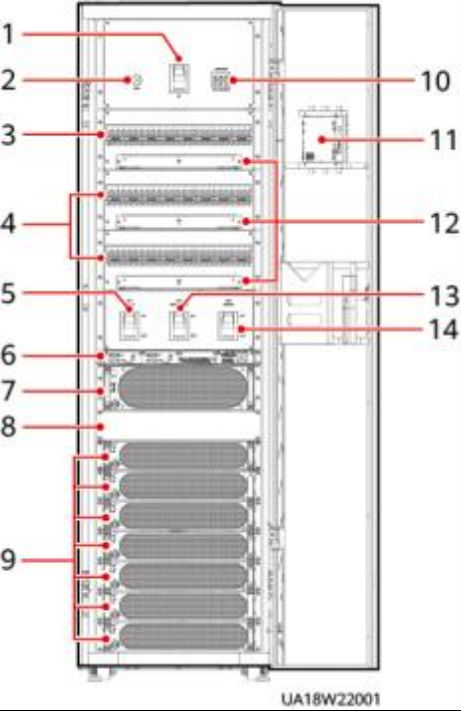

图 2-8 UPS5000-E-180K-HABBS 正视图

（ 1 ）输入空开（2）电源输入状态指示灯（3）智能温控产品配电空开

（4）IT负载空开（5）UPS输入空开（6）控制模块

（ 7 ）旁路模块（8）假面板（9）功率模块

（ 10）照明空开（ 11 ）监控显示模块（ 12）配电监控板

（ 13）UPS维修旁路空开（ 14）UPS输出空开 -

2.3.2 功率模块

外观

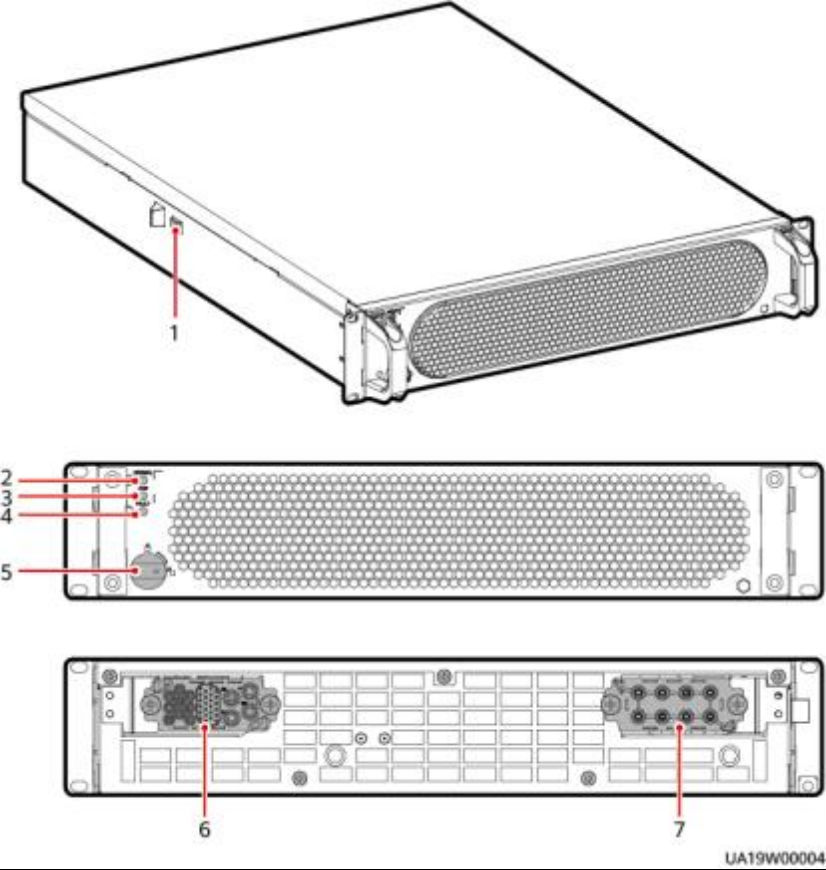

图 2-9 功率模块外观示意图

（ 1 ）限位锁（2）工作指示灯（3）告警指示灯（4）故障指示灯

（5）就绪开关（6）输出端口（ 7 ）输入端口 -

表 2-2 指示灯说明

指示灯	颜色	状态	说明
工作指示灯	绿色	常亮	逆变输出状态
		慢闪	● 逆变就绪待机（0.5Hz慢闪，1s亮、1s灭） ● 逆变未启动（0.2Hz慢闪，2.5s亮、2.5s灭）
		快闪	模块未配置或逆变、整流软件升级中，或逆变软件升级中（4Hz快闪，0.125s亮、0.125s灭）
		常灭	整流软件升级中
告警指示灯	黄色	常亮	逆变或整流有次要告警
告警指示灯	黄色	常灭	逆变和整流无次要告警，或整流软件升级中
