华为UPS2000-G-3kVA

华为UPS2000-G-3kVA

图 2-7 3kVA  UPS 标机后视图

（ 1 ）市电输入插座（C20）                                （2）输入电路断路器

（3）USB接口a（支持安全保护机制）                （4）RS232接口

（5）选配卡插槽                                                （6）输出插座（国标10A）

（ 7 ）输出端子（接入2.5mm2线缆）

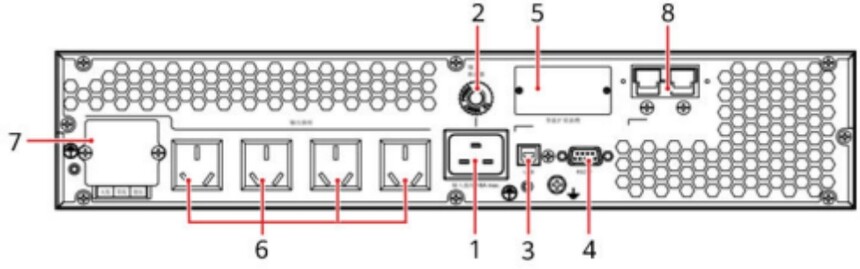

图 2-8 3kVA  UPS 长机后视图

（ 1 ）市电输入插座（C20）                                （2）输入电路断路器

（3）USB接口a（支持安全保护机制）                （4）RS232接口

（5）选配卡插槽                                                （6）输出插座（国标10A）

（ 7 ）输出端子（接入2.5mm2线缆）                   （8）外接电池连接器（仅长延机种支持）

C口 说明

a：USB接口支持标准Modbus 协议，通过USB线可以接入网管。
