华为PDC-(0250, 0400, 0630) DC0384BXA 电池保护开关盒

BCB-BOX（ Battery Circuit Breaker Box）是指用于接通和断开蓄电池与UPS系统连接 并保护电池的电气设备，包括三种型号：

●     PDC-0250DC0384BXA

●     PDC-0400DC0384BXA

●     PDC-0630DC0384BXA

图 2-1 BCB-BOX 外观

（ 1 ）门锁                          （2）扣手                          （3）走线盖板

BCB-BOX三种型号的内部结构基本相同，以PDC-0250DC0384BXA为例进行说明。

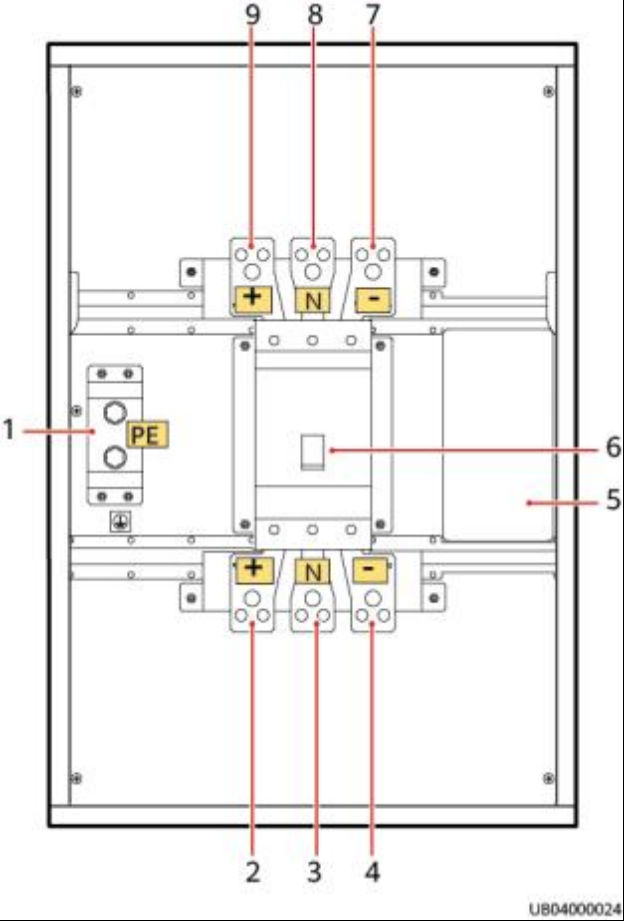

图 2-2 PDC-0250DC0384BXA 内部结构

（ 1 ）接地端            （2）电池侧正极     （3）电池侧N极       （4）电池侧负极

（5）BIB控制板       （6）断路器            （ 7 ）UPS侧负极      （8）UPS侧N极

（9）UPS侧正极
