华为UPS电源UPS5000-E-(360kVA-480kVA)
- ： 暂无价格
-
累计评价0 -
|

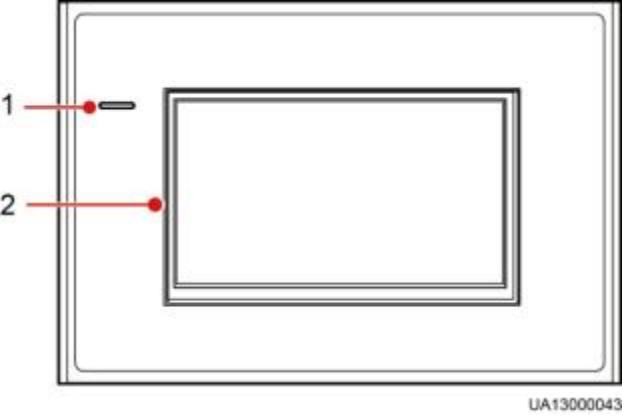

图2-21 监控显示模块
（1）状态指示灯 （2）液晶触摸屏
表2-8 指示灯状态
状态 | 指示灯颜色 | 含义 |
亮 | 红色 | UPS 面板有紧急告警，并伴有蜂鸣器长鸣。 |
黄色 | UPS 面板有次要告警，并伴有蜂鸣器间歇蜂鸣 （2Hz）。 | |
绿色 | UPS 运行正常或有提示告警。 | |
灭 | - | MDU 掉电。 |
L口说明
非 ECO 模式旁路供电情况下 LCD 面板上的指示灯显示黄色。

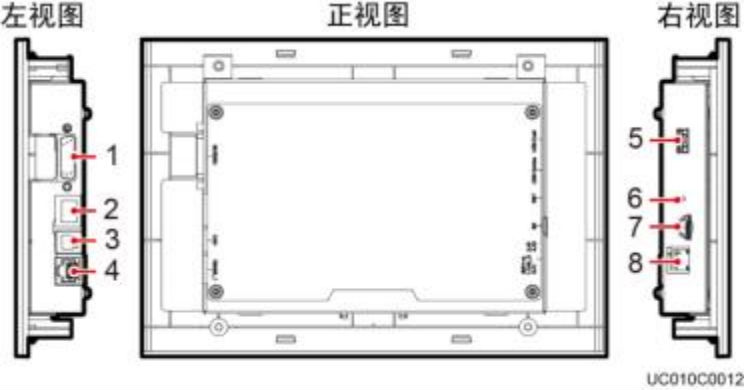

图2-22 MDU 显示屏接口
表2-9 MDU 显示屏接口说明
序号 | 接口名称 | 说明 |
1 | MUS05A（DB26） | 连接监控显示模块和监控接口卡 |
2 | FE | 网口 |
3 | CAN | 预留 |
4 | RS485_ 1 | 预留 |
5 | USB Host | l 安装 WiFi 模块后，通过“服务专 家”APP 近端接入 UPS。开局时，获 取首次开机密码；巡检时，查看或获 取 UPS 运行信息。 说明 使用人员必须为华为服务工程师或华为授权 的服务工程师。为保证安全，使用完毕后及 时拔除 WiFi 模块。 l 插入 U 盘，导入导出配置文件，导出 运行日志和软件升级等操作。 |
6 | RST | 监控显示模块的重启开关 |
7 | SD | 预留 |
8 | 拨码开关 | 可通过拨码组合和特定按键实现特定功 能，控制监控并机 CAN 通讯匹配电阻 |
功能
通过操作监控显示模块，可以实现对 UPS 的操作控制、运行状态查看、参数设置、告 警查看等功能。
规格特性
外形尺寸：175mm（高）×264mm（宽）×40mm（深）
