华为UPS电源UPS5000-E-180kVA

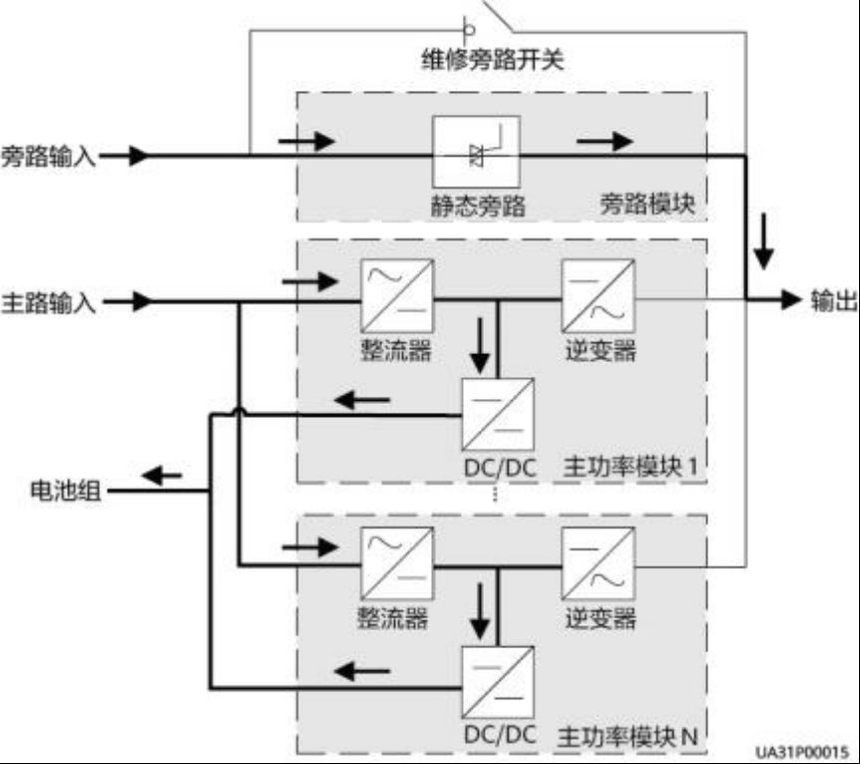

图 2-7 ECO 模式原理框图

C口 说明

需完成手动开机，确保逆变器处于待机状态，确保能量流图已经流到逆变器模块部分。

2.3 产品介绍

2.3.1 产品结构

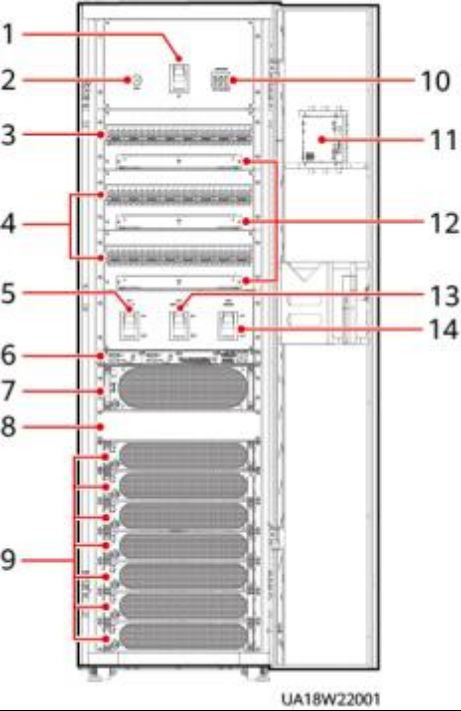

图 2-8 UPS5000-E-180K-HABBS 正视图

（ 1 ）输入空开                          （2）电源输入状态指示灯          （3）智能温控产品配电空开

（4）IT负载空开                       （5）UPS输入空开                    （6）控制模块

（ 7 ）旁路模块                          （8）假面板                              （9）功率模块

（ 10）照明空开                         （ 11 ）监控显示模块                  （ 12）配电监控板

（ 13）UPS维修旁路空开           （ 14）UPS输出空开                   -
