华为UPS电源UPS5000-H-(400kVA-600kVA)-NT

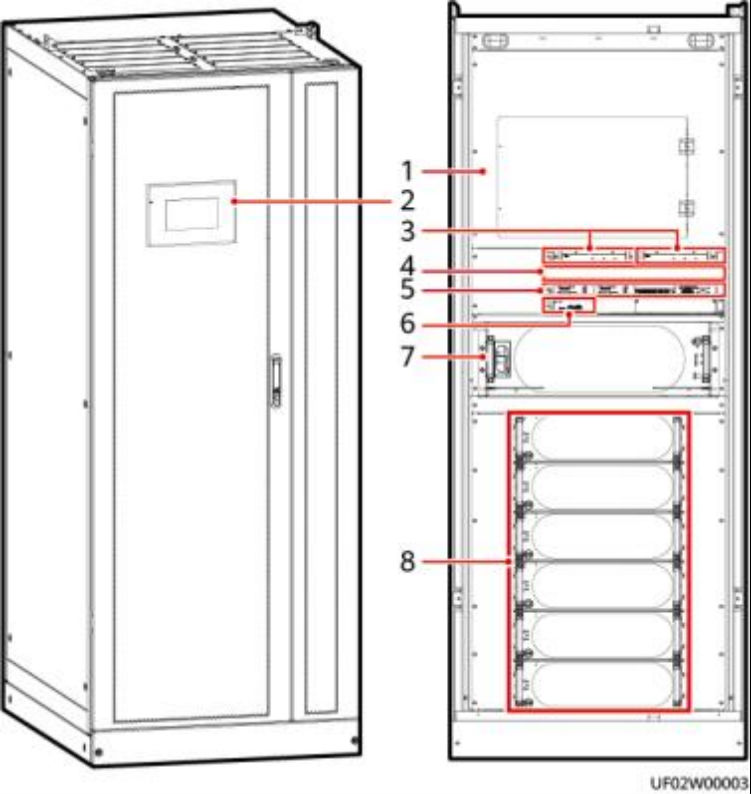

图 2-8 外观和内部结构

（ 1 ）盖板                                 （2）监控显示模块                    （3）防雷盒（选配件）

（4）假面板                             （5）控制模块                           （6）智能检测卡（选配件）

（ 7 ）旁路模块                           （8）功率模块

C口 说明

●   功率模块个数根据不同配置，数量不同，400kVA配置4个功率模块；500kVA配置5个功率模 块；600kVA配置6个功率模块。

●   图示以600kVA为例。

●   控制模块上方的假面板可安装选配件ECM扩展插框。

2.6 部件介绍

2.6.1 功率模块

主功率模块主要由PFC整流器和逆变器构成，其功能是将主路和电池输入经由AC/DC或 DC/DC变换后，稳定直流母线电压，然后经由逆变器（ DC/AC）转换为正弦波输出。

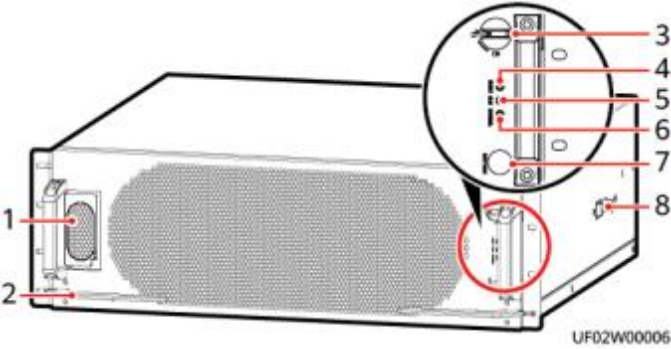

图 2-9 外观

（ 1 ）把手                                  （2）限位锁                               （3）工作指示灯（ NORMAL）

（4）告警指示灯（ ALM ）        （5）故障指示灯（ FAULT）       （6）就绪开关

（ 7 ）输出端口                            （8）输入端口

表 2-5 指示灯说明

2.6.2 旁路模块

以下情况时旁路供电：

●    在智能在线模式或ECO模式且旁路电压在设定的范围内时旁路供电。

●    功率模块过载超时旁路供电。

●    系统主备ECM均异常后旁路接管供电。

●    系统运行异常转旁路供电。

●     手动转旁路供电。

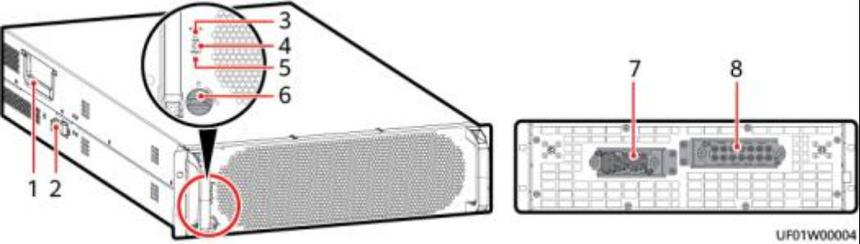

图 2-10 外观

（ 1 ）辅助电源                           （2）助力扳手                           （3）就绪开关

（4）故障指示灯（ FAULT）       （5）告警指示灯（ ALM ）        （6）工作指示灯（ NORMAL）

（ 7 ）电池冷启动按键                 （8）限位锁

表 2-6 指示灯说明
