华为UPS电源UPS5000-H-1200kVA

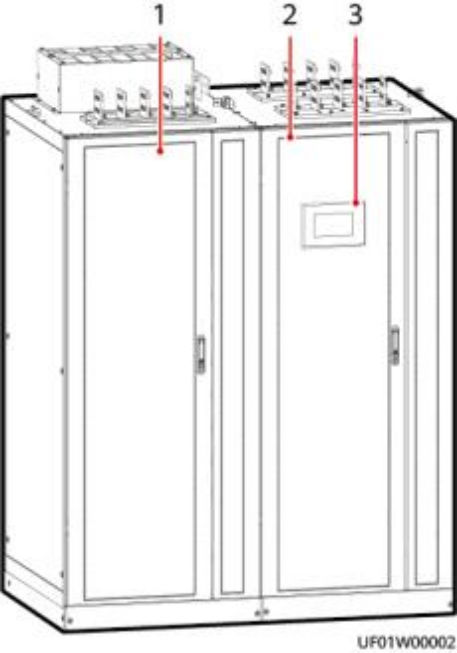

控制模块上方的假面板可安装选配件ECM扩展插框。图 2-9 UPS 外观

（ 1 ）功率柜                              （2）旁路柜                              （3）监控显示模块

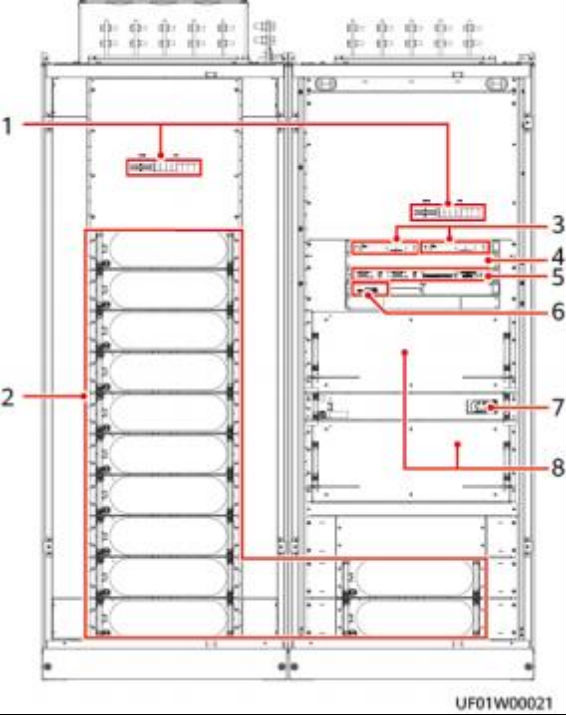

图 2-10 UPS 内部结构

（ 1 ）防雷器和防雷开关             （2）功率模块                           （3）防雷盒

（4）假面板                             （5）控制模块                          （6）智能检测卡

（ 7 ）旁路控制模块                    （8）旁路模块

C口 说明

控制模块上方的假面板可安装选配件ECM扩展插框。

2.5.2 三相三线

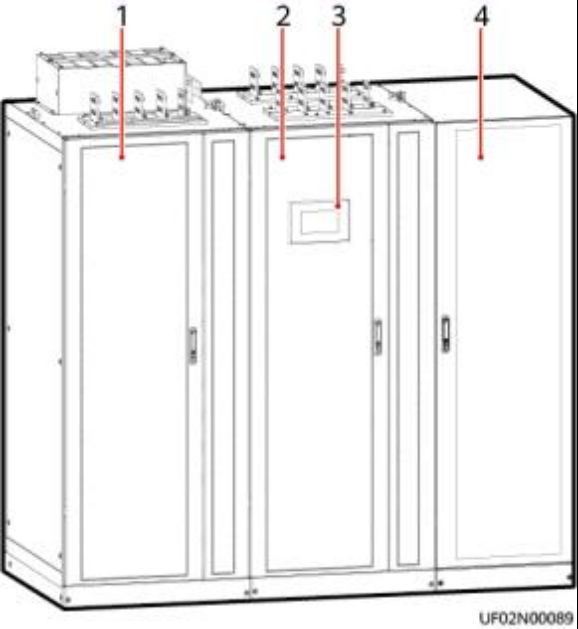

图 2-11 外观

（ 1 ）功率柜                              （2）旁路柜                              （3）监控显示模块

（4）电感柜

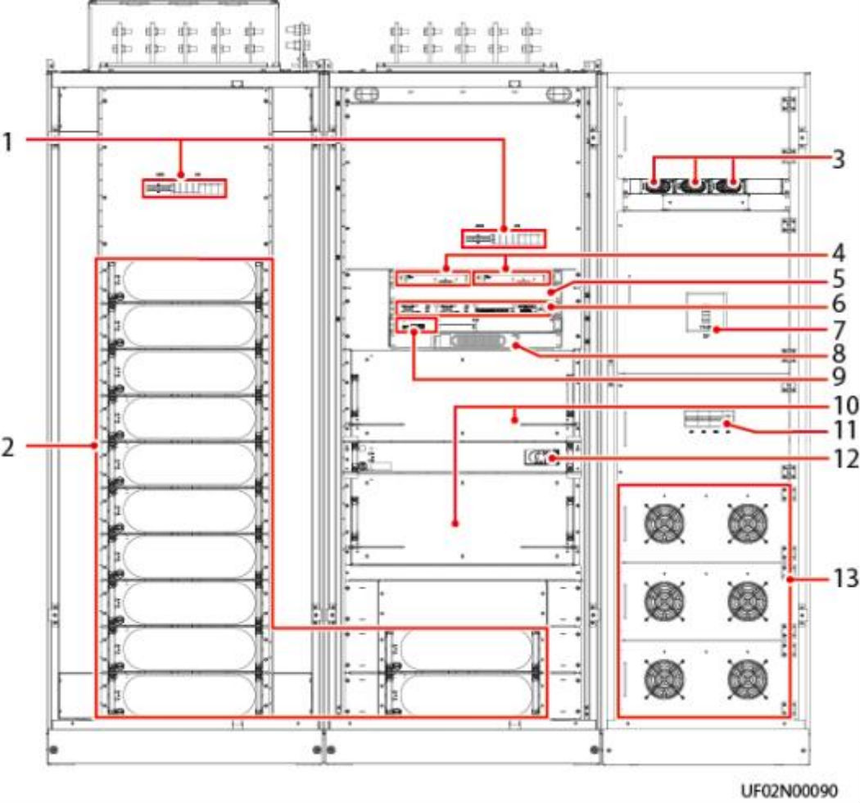

图 2-12 内部结构

（ 1 ）防雷器和防雷开关             （2）功率模块                           （3）电感柜电源模块安装位置

（4）防雷盒                             （5）假面板                             （6）控制模块

（ 7 ）电感柜总开关QF                      （8）旁路风扇电源模块             （9）智能检测卡

（ 10）旁路模块                         （ 11 ）电感柜风扇电源开关QS1  （ 12）旁路控制模块 ~ 4

（ 13）风扇

2.6 部件介绍

2.6.1 功率模块

主功率模块主要由PFC整流器和逆变器构成，其功能是将主路和电池输入经由AC/DC或 DC/DC变换后，稳定直流母线电压，然后经由逆变器（ DC/AC）转换为正弦波输出。

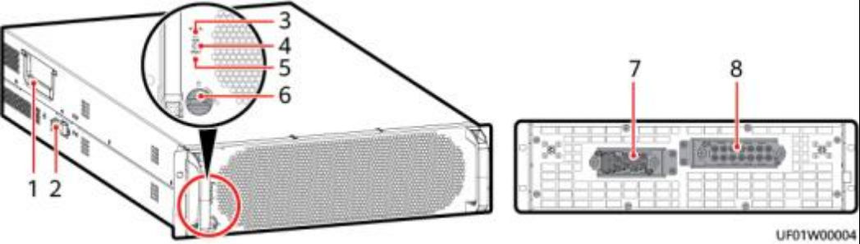

图 2-13 外观

（ 1 ）把手                                  （2）限位锁                               （3）工作指示灯（ NORMAL）

（4）告警指示灯（ ALM ）        （5）故障指示灯（ FAULT）       （6）就绪开关

（ 7 ）输出端口                            （8）输入端口

表 2-5 指示灯说明
