主功率模块主要由PFC整流器和逆变器构成，其功能是将主路和电池输入经由AC/DC或 DC/DC变换后，稳定直流母线电压，然后经由逆变器（ DC/AC）转换为正弦波输出。

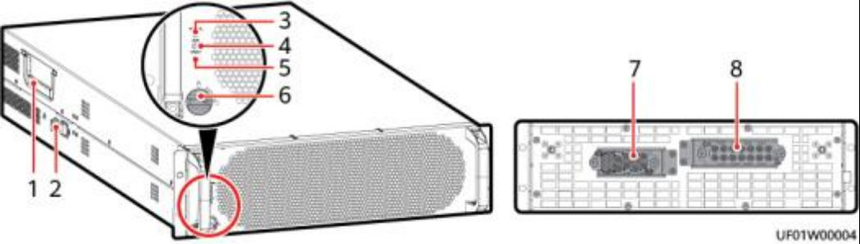

图 2-14 外观

（ 1 ）把手                                  （2）限位锁                               （3）工作指示灯（ NORMAL）

（4）告警指示灯（ ALM ）        （5）故障指示灯（ FAULT）       （6）就绪开关

（ 7 ）输出端口                            （8）输入端口

表 2-6 指示灯说明

2.6.2 旁路模块

以下情况时旁路供电：

●    在智能在线模式或ECO模式且旁路电压在设定的范围内时旁路供电。

●    功率模块过载超时旁路供电。

●    系统主备ECM均异常后旁路接管供电。

●    系统运行异常转旁路供电。

●     手动转旁路供电。

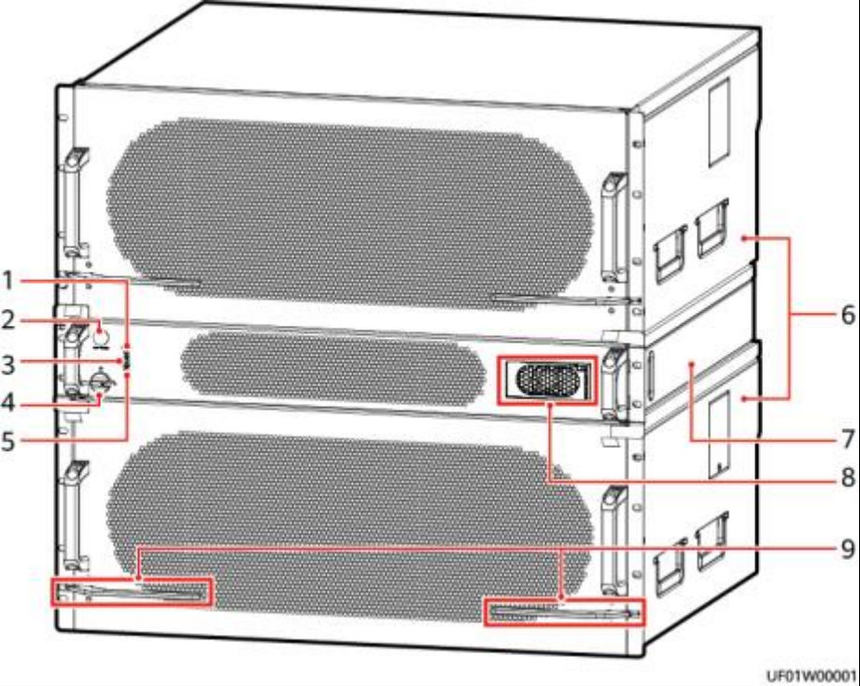

图 2-15 外观

（ 1 ）工作指示灯                       （2）电池冷启动按键                 （3）告警指示灯

（4）就绪开关                          （5）故障指示灯                       （6）旁路SCR模块

（ 7 ）旁路控制模块                    （8）辅助电源                           （9）助力扳手

表 2-7 指示灯说明
