华为UPS电源UPS2000-A-(6kVA-10kVA)-RTL

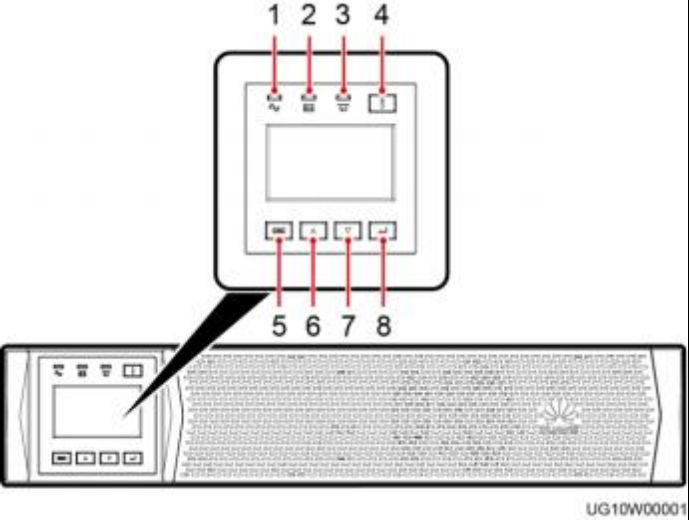

6kVA、10kVA 前视图如图 2-3所示。

图2-3  6kVA 、10kVA 前视图

（1）市电指示灯    （2）电池指示灯   （3）旁路指示灯   （4）故障指示灯

（5）返回/关机键   （6）向上翻页键   （7）向下翻页键   （8）确认/开机键

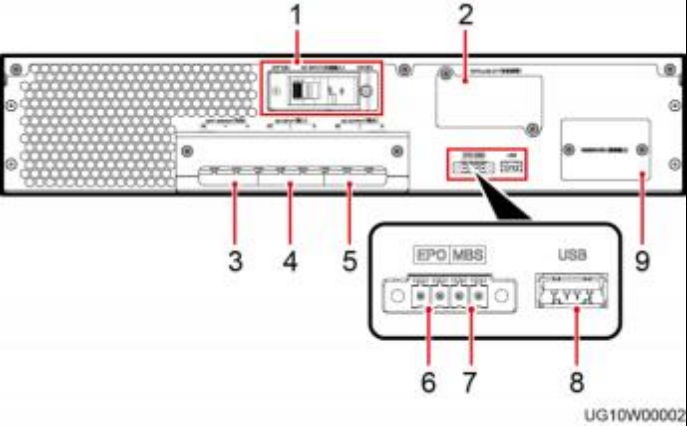

6kVA、10kVA 后视图如图 2-4所示。

图2-4  6kVA 、10kVA 后视图

（1）交流输入空开       （2）选配卡插槽（盖板下     （3）电池接线端子（盖

方）                        板下方）

（4）交流输入端子（盖板 （5）交流输出端子（盖板下  （6）EPO 接口 下方）                   方）

（7）维修旁路状态接口   （8）USB 接口 a（支持安全   （9）预留 （MBS）                 保护机制）

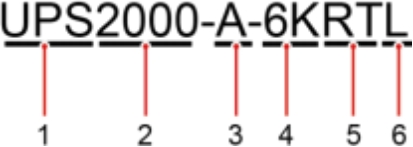

UPS 型号标识如图 2-1所示。

图2-1 UPS 型号标识

UPS 型号说明如表 2-1所示。

表2-1 UPS 型号说明
