华为600kva体育赛事ups电源出租,华为UPS5000-E-600K-SM

  • 暂无价格
  • 累计评价0
华为600kva体育赛事ups电源出租,华为UPS5000-E-600K-SM

华为600kva体育赛事ups电源出租,华为UPS5000-E-600K-SM

华为600kva体育赛事ups电源出租华为融合了在数字技术与电力电子技术的优势推出的新型模块化UPS,基于高性能DSP的全数字控制与高速通信技术实现业界最优扩展性和可用性。其优异的可用性、高效率及智能化设计完美匹配了云计算时代数据中心快速灵活、高效运营的需求。

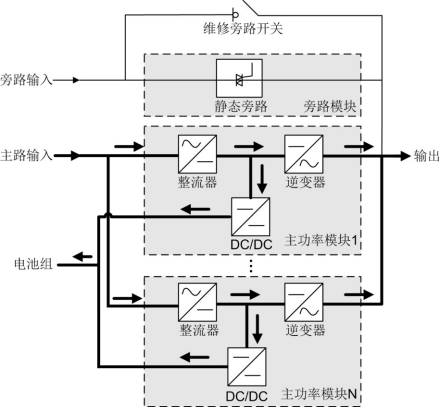

华为600kva体育赛事ups电源出租主路模式

UPS 正常工作模式,AC 输入经过整流器整流,由 AC 变换成 DC,再经逆变器逆变, DC 变换成 AC 输出。经由两级变换以后,能得到精度和质量都较好的输出电压,可以防止输入谐波、毛刺、电压瞬变等干扰影响负载。


2-3 主路模式原理框图

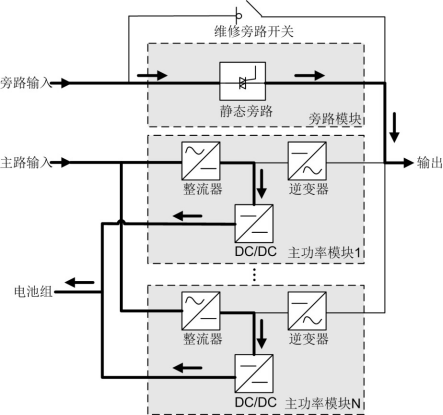

演唱会ups电源出租旁路模式

UPS 侦测到功率模块过温、过载或者其它会关闭逆变器的故障,会自动转到旁路。旁路电源会直接给负载提供能量,旁路模式下负载供电质量不受 UPS 保护,容易受到停电、AC 电压波形或频率异常等状况的影响。


2-4 旁路模式原理框图

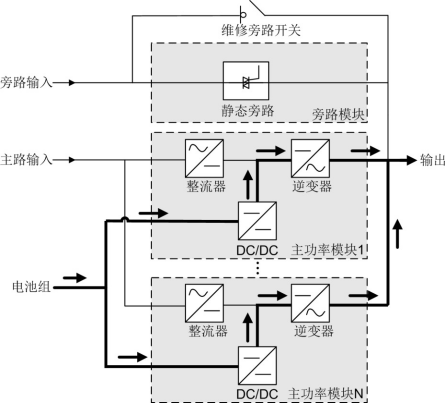

大型会议ups电源出租电池模式

当市电输入异常或者整流器发生异常时,UPS 转电池模式工作,此时功率模块从电池获取能量,经逆变器变换成 AC 以后输出。


2-5 电池模式原理框图

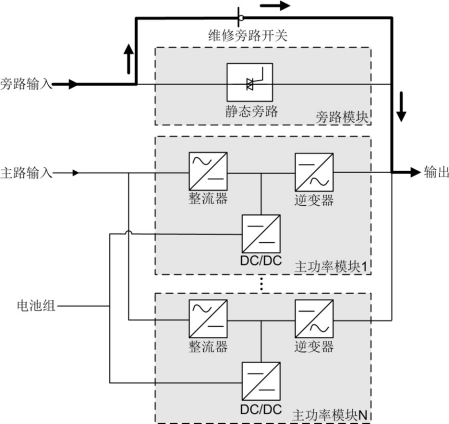

2.2.1.4 维修旁路模式

UPS 工作在维修旁路模式时,电流流经维修旁路线路,不再从主功率模块通过,此时可对机柜内部线路进行维护。


2-6 维修旁路模式原理框图

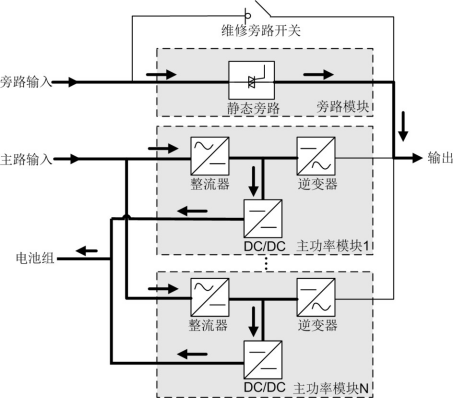

2.2.1.5 ECO 模式

ECOEconomic Control Operation模式是 UPS 经济运行模式,这种模式可通过 LCD Web 界面设置。当旁路输入在 ECO 电压和频率范围内,且满足其他 ECO 供电条件时,UPS 优先旁路输出,逆变待机。当旁路源电压不在 ECO 电压范围内时,负载将由旁路转向逆变供电。无论是旁路还是逆变供电,整流器都将处于开启状态并通过充电器为电池充电。这种工作模式,可以获得更高的效率。


2-7 ECO 模式原理框图

















需完成手动开机,确保逆变器处于待机状态,确保能量流图已经流到逆变器模块部分。






型号

UPS5000-E- 200K

UPS5000-E- 300K

UPS5000-E- 400K

UPS5000-E- 500K

UPS5000-E- 600K

UPS5000-E- 800K

额定容量 (kVA/kW)

50200

50300

50400

50500

50600

50800

功率模块数目

14

16

18

110

112

116







主路输入

输入制式

3Ph+PE(N线可选*)

额定输入电压

380/400/415Vac

输入电压范围

138~485Vac;305~485Vac不降额,305~138Vac线性降额至40%

输入频率范围

40~70Hz

输入电流谐波分量

THDi3% (线性满载)

输入功率因数

0.99

旁路输入

额定输入电压

380/400/415Vac

旁路同步跟踪范围

50/60±6Hz

电池

电池电压

360~528Vdc (30~44节可调,默认40节)







输出

输出制式

3Ph+N+PE

电压

380/400/415Vac±1%

频率

同步状态,跟踪旁路输入(市电模式),50/60Hz±0.05% (电池模式)

波形失真

100%线性负载下THDv<1%

过载能力

110%负载60min后转旁路,125%负载10min后转旁路;150%负载1min后转旁路



系统

输出功率因数

1

系统效率

96%

并机能力

8台







环境

工作温度

0~40oC

储存温度

-40~70oC

相对湿度

0%~95% (无冷凝)

工作海拔高度

海拔高度不应超出1000m,1000m以上参考IEC62040-3标准降额,最高4000m

音响噪声

66~75dB







其他



高×宽×深 (mm)



2000×600×850



2000×1200×850

2000×1400

×850

2000×2400

×850



重量 (kg)



285~390kg



275~450kg



465~710kg



515~830kg



705~1090kg

1075~

1540kg



认证与标准

YD/T 2165-2010,EN/IEC 62040-1,EN/IEC 62040-2,EN/IEC 62040-3,TLC,CE,CB,

RoHS,Reach,WEEE 等

通讯

干接点、RS485、SNMP
